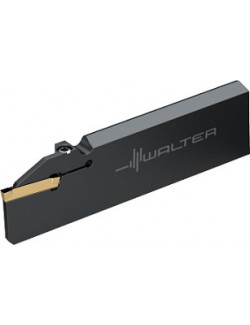

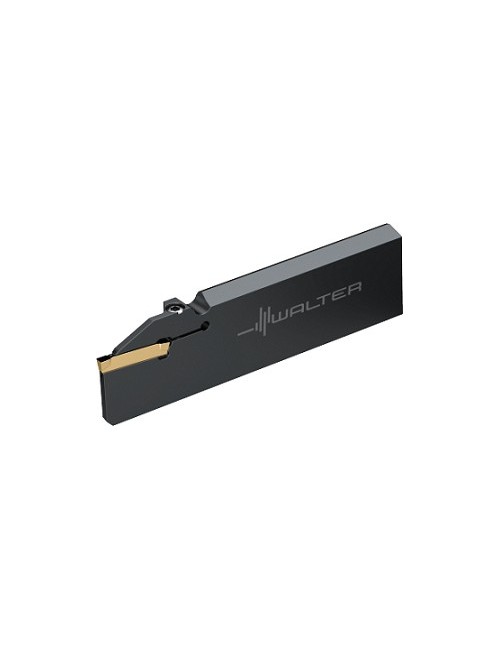

Lame de tronçonnage G1041.32R-3T32GX24C-P - Version renforcée - Serrage par vis
289,00 €
HT
Référence: 6958168
Lame de tronçonnage renforcée - Contra G1041...C-P - métrique - Droite - GX24

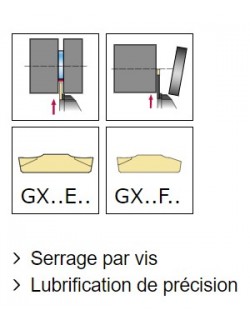

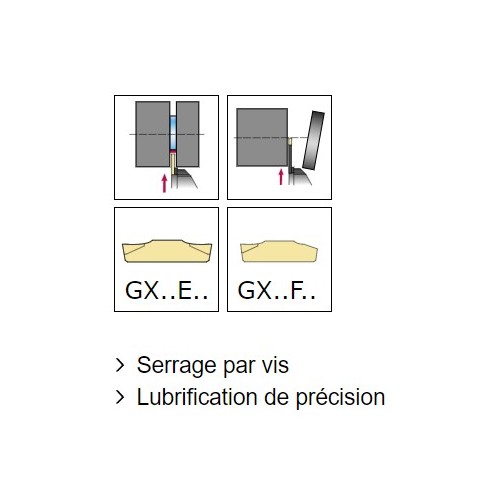

Serrage par vis
Réalisation de gorge
Serrage par vis
Réalisation de gorge
6958168
Fiche technique
- Code EAN
- 0825151937
- Type d'outil
- G1041-Contra-P
- Direction de coupe
- Droite
- Arrosage
- Interne

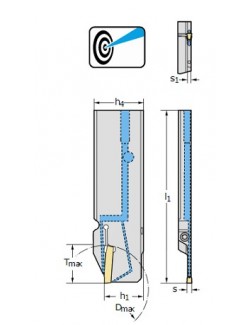

- Profondeur de coupe maximale Tmax (mm)
- 32
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre max pièce à usiner Dmax (mm)
- 65
- Longueur totale l1 (mm)
- 110
- Hauteur de queue h4 (mm)
- 32
- Hauteur du pic h1 (mm)
- 24.6
- Largeur du corps S1 (mm)
- 2.2
- Largeur de rainurage / tronçonnage s (mm)
- 3
- Attachement
- 32
- Délai de livraison
- Disponible
- Désignation plaquette de coupe
- GX24
- Système de serrage
- Vis
- Type d'opération
- Extérieur
Références spécifiques
Quick Compare
Product |
Lame de tronçonnage G1041.32R-3T32GX24C-P - Version renforcée - Serrage par vis
|
Porte-outil C4-SVHBR-27050-16 - Serrage par vis - 107.5°
|
Porte-outil C4-SVHBL-27050-11 - Serrage par vis - 107.5°
|
Porte-outil C4-SVHBL-27050-16 - Serrage par vis - 107.5°
|
Price |
289,00 € |
281,00 € |
281,00 € |
281,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0825151937 | 0590426967 | 0590421967 | 0590425967 |
Type d'outil |
G1041-Contra-P | C-SVHB | C-SVHB | C-SVHB |
Direction de coupe |
Droite | Droite | Gauche | Gauche |
Arrosage |
Interne | Externe | Externe | Externe |
Profondeur de coupe maximale Tmax (mm) |
32 | |||
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre max pièce à usiner Dmax (mm) |
65 | |||
Longueur fonctionnelle l4 (mm) |
50 | 50 | 50 | |
Longueur totale l1 (mm) |
110 | |||
Largeur fonctionnelle f (mm) |
27 | 27 | 27 | |
Hauteur de queue h4 (mm) |
32 | |||
Hauteur du pic h1 (mm) |
24.6 | |||
Largeur du corps S1 (mm) |
2.2 | |||
Largeur de rainurage / tronçonnage s (mm) |
3 | |||
Type de queue |
Cylindrique | Cylindrique | Cylindrique | |
Attachement |
32 | C4 | C4 | C4 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Désignation plaquette de coupe |
GX24 | VBMT 16 04 08 | VBMT 11 03 04 | VBMT 16 04 08 |
Code de la taille de la liaison d1 |
C4 | C4 | C4 | |
Angle de coupe |
107.5° | 107.5° | 107.5° | |
Système de serrage |
Vis | Vis | Vis | Vis |
Diamètre minimal Dmin (mm) |
95 | 55 | 95 | |
Angle d'inclinaison λs |
0° | 0° | 0° | |
Angle de coupe orthogonal γ |
0° | 0° | 0° | |
Type d'opération |
Extérieur | Extérieur | Extérieur | Extérieur |
Diamètre d'alésage minimal D min2 (mm) |
140 | 140 | 140 | |
