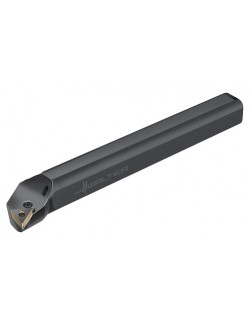

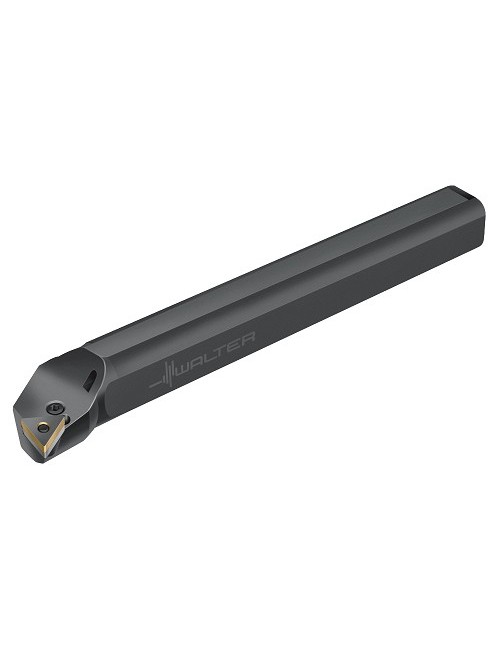

Barre d'alésage A16R-PTFNR11 - Serrage par levier - 91°
126,00 €
HT
Référence: 6047309
Barre d'alésage Serrage par levier A-PTFN - Walter Turn - métrique - Droite - 16 mm - plaquette triangulaire - TN 1103
Usinage intérieur
Forme de base négative
Usinage intérieur
Forme de base négative
6047309
Fiche technique
- Code EAN
- 0615530922
- Type d'outil
- A-PTFN
- Direction de coupe
- Droite
- Arrosage
- Externe
- Conditionnement
- PCE
- Unité de vente
- 1
- Longueur totale l1 (mm)
- 200
- Largeur fonctionnelle f (mm)
- 11
- Diamètre (mm)
- 16
- Délai de livraison
- Disponible
- Désignation plaquette de coupe
- TNMG 11 03 04
- Hauteur h (mm)
- 15
- Diamètre de barre d'alésage d1 (mm)
- 16
- Angle de coupe
- 91°
- Système de serrage
- Levier
- Diamètre alésage minimal D min (mm)
- 20
- Angle d'inclinaison λs
- -14
- Angle de coupe orthogonal γ
- -6
- Type d'opération
- Intérieur
Références spécifiques
Quick Compare
Product |
Barre d'alésage A16R-PTFNR11 - Serrage par levier - 91° | Outil à queue DVJNR2020K16 - Serrage par bride - 93° | Outil à queue DVJNL2020K16 - Serrage par bride - 93° | Outil à queue DVVNN2020K16 - Serrage par bride - 72.5° |
Price |
126,00 € |
118,00 € |
118,00 € |
118,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0615530922 | 0442265913 | 0442264913 | 0586082913 |
Type d'outil |
A-PTFN | DVJN | DVJN | DVVN |
Direction de coupe |
Droite | Droite | Gauche | Neutre |
Arrosage |
Externe | Externe | Externe | Externe |
Conditionnement |
PCE | 1 | 1 | 1 |
Unité de vente |
1 | PCE | PCE | PCE |
Longueur fonctionnelle l1 (mm) |
125 | 125 | 125 | |
Longueur totale l1 (mm) |
200 | |||
Longueur max. en porte-à-faux l4 (mm) |
46.6 | 46.6 | 47.8 | |
Hauteur de queue h égal h1 (mm) |
20 | 20 | 20 | |
Largeur fonctionnelle f (mm) |
11 | 25 | 25 | 10.6 |
Largeur de queue b (mm) |
20 | 20 | 20 | |
Type de queue |
Carré | Carré | Carré | |
Attachement |
2020 | 2020 | 2020 | |
Diamètre (mm) |
16 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Désignation plaquette de coupe |
TNMG 11 03 04 | VNMG 16 04 08 | VNMG 16 04 08 | VNMG 16 04 08 |
Hauteur h (mm) |
15 | |||
Diamètre de barre d'alésage d1 (mm) |
16 | |||
Angle de coupe |
91° | 93° | 93° | 72.5° |
Système de serrage |
Levier | Bride | Bride | Bride |
Diamètre alésage minimal D min (mm) |
20 | |||
Angle d'inclinaison λs |
-14 | -13° | -13° | -13° |
Angle de coupe orthogonal γ |
-6 | -4° | -4° | -4° |
Type d'opération |
Intérieur | Extérieur | Extérieur | Extérieur |
