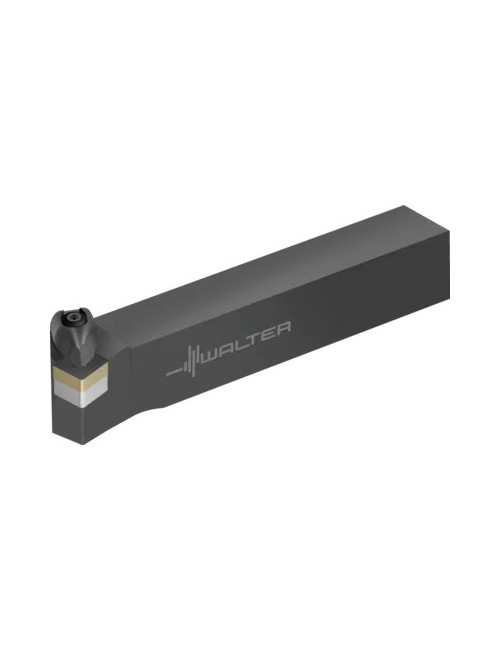

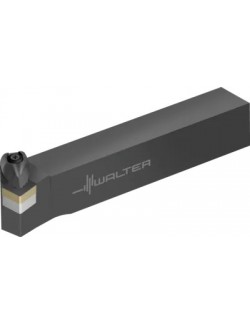

Outil à queue DSKNL3232P15 - Serrage par bride - 75°
141,00 €
HT
Référence: 5204630
Outil à queue Serrage par bride DSKN - Walter Turn - Métrique - Section carrée - Gauche - 32x32 mm - plaquette carrée - SN .. 1506 ..
Forme de base négative

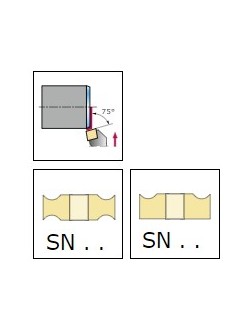

Angle d'attaque de l'outil 75° Dressage de face
Forme de base négative
Angle d'attaque de l'outil 75° Dressage de face
5204630
Fiche technique
- Code EAN
- 0576762913
- Type d'outil
- DSKN
- Direction de coupe
- Gauche
- Arrosage
- Externe
- Conditionnement
- 1
- Unité de vente
- PCE

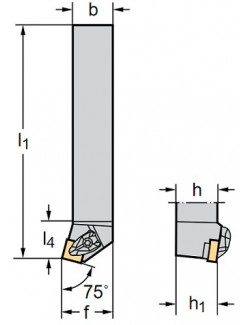

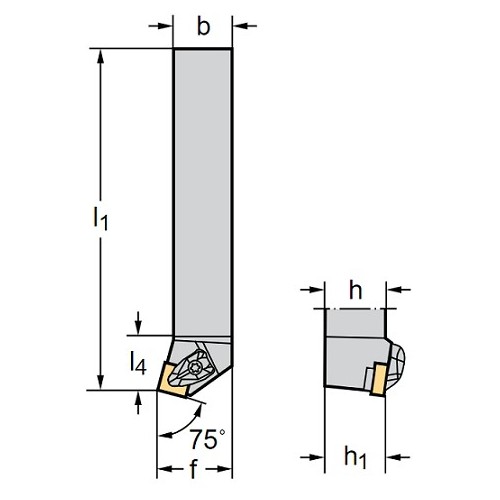

- Longueur fonctionnelle l1 (mm)
- 170
- Longueur max. en porte-à-faux l4 (mm)
- 28.9
- Hauteur de queue h égal h1 (mm)
- 32
- Largeur fonctionnelle f (mm)
- 40
- Largeur de queue b (mm)
- 32
- Type de queue
- Carré
- Attachement
- 3232
- Délai de livraison
- Disponible
- Désignation plaquette de coupe
- SNMG 15 06 12
- Angle de coupe
- 75°
- Système de serrage
- Bride
- Angle d'inclinaison λs
- -6°
- Angle de coupe orthogonal γ
- -6°
- Type d'opération
- Extérieur
Références spécifiques
Quick Compare
Product |
Outil à queue DSKNL3232P15 - Serrage par bride - 75° | Barre d'alésage A32S-SCLCL09 - Lubrification intérieure - Serrage par vis - 95° | Barre d'alésage A32S-SCLCR09 - Lubrification intérieure - Serrage par vis - 95° | Barre d'alésage A32S-SDUCR11 - Lubrification intérieure - Serrage par vis - 93° |
Price |
141,00 € |
134,19 € |
134,19 € |
134,19 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0576762913 | |||
Type d'outil |
DSKN | A-SCLC | A-SCLC | A-SDUC |
Direction de coupe |
Gauche | Gauche | Droite | Droite |
Arrosage |
Externe | Interne | Interne | Interne |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Longueur fonctionnelle l1 (mm) |
170 | |||
Longueur max. en porte-à-faux l4 (mm) |
28.9 | |||
Hauteur de queue h égal h1 (mm) |
32 | |||
Largeur fonctionnelle f (mm) |
40 | |||
Largeur de queue b (mm) |
32 | |||
Type de queue |
Carré | Cylindrique | Cylindrique | Cylindrique |
Attachement |
3232 | |||
Diamètre (mm) |
40 | 40 | 40 | |
Délai de livraison |
Disponible | 24-48 H | 24-48 H | 24-48 H |
Désignation plaquette de coupe |
SNMG 15 06 12 | CC 09T3 | CC 09T3 | DC11T3 |
Hauteur h (mm) |
30 | 30 | 22 | |
Angle de coupe |
75° | 95° | 95° | 93° |
Système de serrage |
Bride | Vis | Vis | Vis |
Angle d'inclinaison λs |
-6° | |||
Angle de coupe orthogonal γ |
-6° | |||
Type d'opération |
Extérieur | Intérieur | Intérieur | Intérieur |
Largeur fonctionnelle WF (mm) |
2 | 22 | 22 | |
Diamètre alésage minimal DMIN (mm) |
40 | 40 | 40 | |
Diamètre de barre d'alésage DCON (mm) |
32 | 32 | 32 | |
Longueur totale LF (mm) |
250 | 250 | 250 | |
