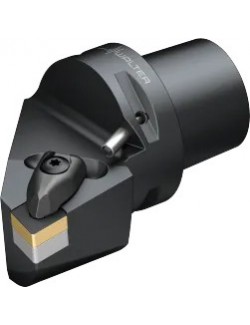

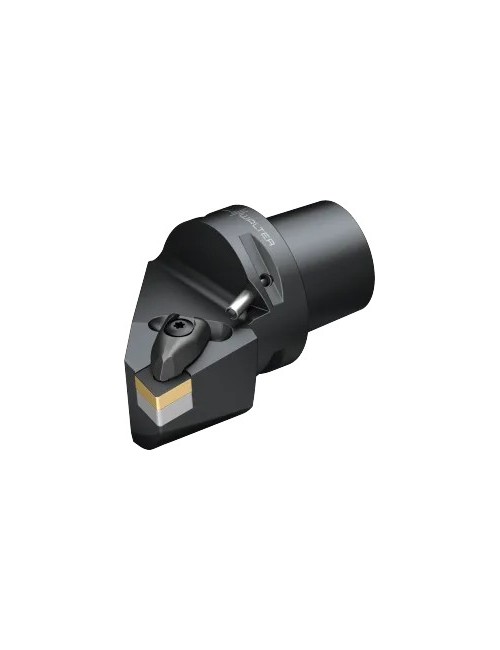

Porte-outil C5-DCLNL-35060-16 - Serrage par bride - 95°
260,00 €
HT
Référence: 5042278
Porte-outil de tournage Serrage par bride C...-DCLN - Walter Turn - Métrique - Walter Capto ISO 26623 - K = 95° - Gauche - C5 - plaquette rhombique - CN .. 1606 ..
Forme de base négative
Angle d'attaque de l'outil 95°
Forme de base négative
Angle d'attaque de l'outil 95°
5042278
Fiche technique
- Code EAN
- 0442279967
- Type d'outil
- C-DCLN
- Direction de coupe
- Gauche
- Arrosage
- Externe
- Conditionnement
- 1
- Unité de vente
- PCE

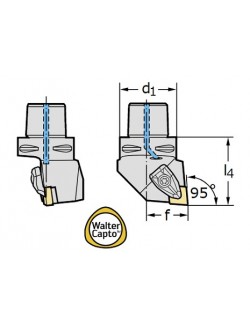

- Longueur fonctionnelle l4 (mm)
- 60
- Largeur fonctionnelle f (mm)
- 35
- Type de queue
- Cylindrique
- Attachement
- C5
- Délai de livraison
- Disponible
- Désignation plaquette de coupe
- CNMG 16 06 12
- Code de la taille de la liaison d1
- C5
- Angle de coupe
- 95°
- Système de serrage
- Bride
- Diamètre minimal Dmin (mm)
- 125
- Angle d'inclinaison λs
- -6°
- Angle de coupe orthogonal γ
- -6°
- Type d'opération
- Extérieur
- Diamètre d'alésage minimal D min2 (mm)
- 165
Références spécifiques
Quick Compare
Product |
Porte-outil C5-DCLNL-35060-16 - Serrage par bride - 95°
|
Porte-outil MTHA 32080/6 à tige cylindrique - Avec arrosage
|
Outil à queue DCLNL2525X12-P - Serrage par bride - 95°
|
Outil à queue DCLNR2525X12-P - Serrage par bride - 95°
|
Price |
260,00 € |
253,63 € |
255,00 € |
255,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0442279967 | 0911288912 | 0911289912 | |
Type d'outil |
C-DCLN | MTHA | DCLN | DCLN |
Direction de coupe |
Gauche | Gauche | Droite | |
Arrosage |
Externe | Interne | Interne | Interne |
Longueur totale L2 (mm) |
80 | |||
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Longueur fonctionnelle l1 (mm) |
130 | 130 | ||
Longueur fonctionnelle l4 (mm) |
60 | 38.5 | 38.5 | |
Hauteur de queue h égal h1 (mm) |
25 | 25 | ||
Largeur fonctionnelle f (mm) |
35 | 32 | 32 | |
Longueur de tête L1 (mm) |
23 | |||
Diamètre de tige D1 (mm) |
6 | |||
Diamètre extérieur D2 (mm) |
6 | |||
Largeur de queue b (mm) |
25 | 25 | ||
Nombre de plat F |
1x | |||
Type de queue |
Cylindrique | Cylindrique | Carré | Carré |
Attachement |
C5 | 32 | 2525 | 2525 |
Délai de livraison |
Disponible | Disponible | Disponible | |
Désignation plaquette de coupe |
CNMG 16 06 12 | CNMG 12 04 08 | CNMG 12 04 08 | |
Largeur b1 (mm) |
4 | 4 | ||
Code de la taille de la liaison d1 |
C5 | |||
Diamètre S (mm) |
32 | |||
Angle de coupe |
95° | 95° | 95° | |
Système de serrage |
Bride | Bride | Bride | |
Diamètre minimal Dmin (mm) |
125 | |||
Angle d'inclinaison λs |
-6° | -6° | -6° | |
Angle de coupe orthogonal γ |
-6° | -6° | -6° | |
Type d'opération |
Extérieur | Intérieur | Extérieur | Extérieur |
Diamètre d'alésage minimal D min2 (mm) |
165 | |||
