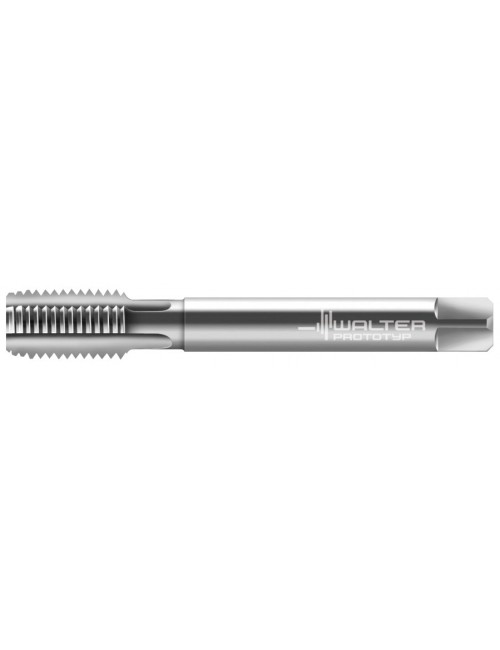

Taraud machine G 1/8-28 NORMAL 24361-G1/8 HSS-E
38,10 €
HT
Référence: 5078836

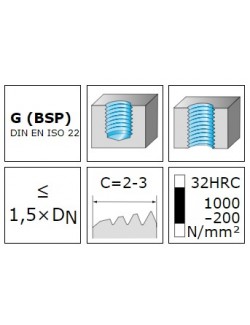

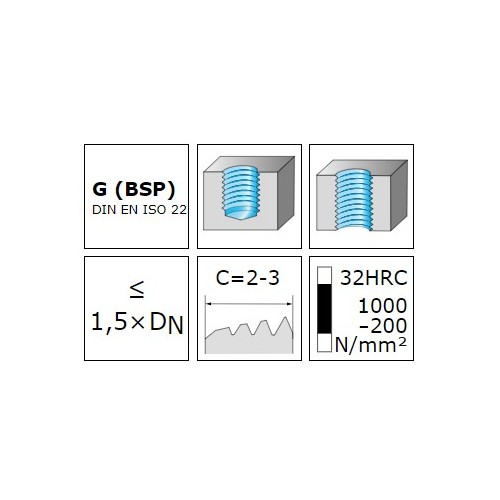

Taraud machine HSS-E - Paradur H - 1.5xD - G-NORMAL - DIN 5156 - Goujure neutre (droite) 0° - Convient pour trous borgnes - Convient pour trous débouchants - G 1-8-28 - P 28
Pour matériaux à copeaux longs et courts
5078836
Fiche technique
- Code EAN
- 4042446033194
- Revêtement
- Sans revêtement
- Application principale
- ISO N
- Application secondaire
- ISO K - ISO O
- Type de filetage
- G
- Type de taraud
- 24361
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 20
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 9.728
- Tolérance
- NORMAL
- Conditionnement
- 1
- Taille du filetage DN-P
- G 1/8-28
- Unité de vente
- PCE
- Nombre de goujures N
- 3

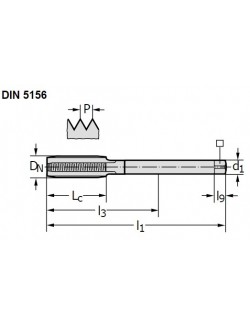

- Diamètre de liaison d1 (mm)
- 7
- Longueur fonctionnelle l1 (mm)
- 90
- Filets par pouce
- 28
- Longueur carré d'entraînement l9 (mm)
- 8
- Largeur de serrage WSC (mm)
- 5.5
- Longueur utile l3 (mm)
- 67
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne et trou débouchant
