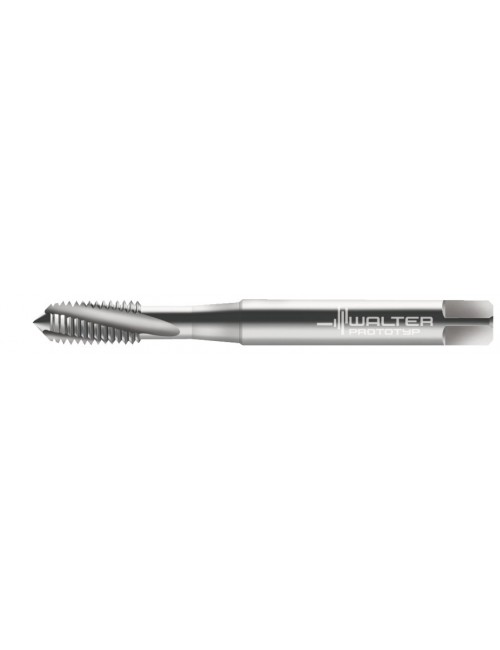

Taraud machine UNF 5/16-24 3B 23400-UNF5/16 HSS-E
61,90 €
HT
Référence: 5078565

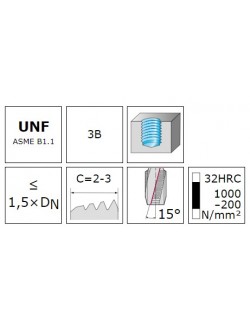

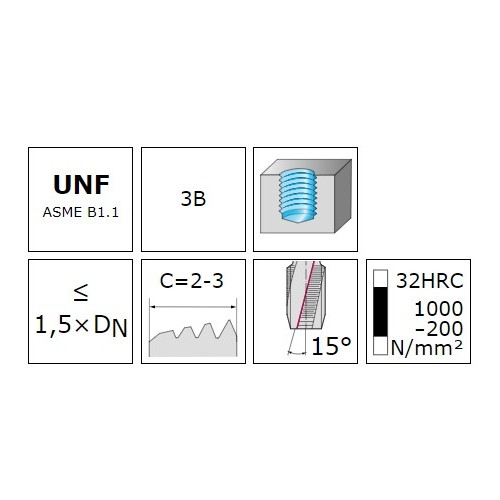

Taraud machine HSS-E - Paradur N - 1.5xD - UNF-3B - DIN 2184-1 - Goujure à droite 15° - Convient pour trous borgnes - UNF 5-16-24 - P 24
Pour matériaux à copeaux longs
5078565
Fiche technique
- Code EAN
- 4042446030391
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO K - ISO N
- Type de filetage
- UNF
- Type de taraud
- 23400
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 12
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 7.938
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNF 5/16-24
- Unité de vente
- PCE
- Nombre de goujures N
- 3

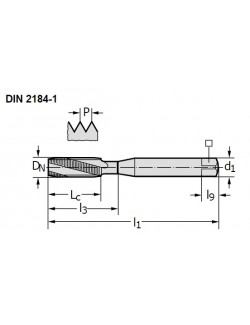

- Diamètre de liaison d1 (mm)
- 8
- Longueur fonctionnelle l1 (mm)
- 90
- Longueur carré d'entraînement l9 (mm)
- 9
- Largeur de serrage WSC (mm)
- 6.2
- Longueur utile l3 (mm)
- 35
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine UNF 5/16-24 3B 23400-UNF5/16 HSS-E
|
Taraud machine M8x1.25 6HX M20213-M8 HSS-E
|
Taraud machine EGM6x1 6HMOD M203009-EGM6 HSS-E
|
Taraud machine M8x1.25 6HX M20263-M8 HSS-E
|
Price |
61,90 € |
52,00 € |
52,00 € |
52,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446030391 | 4042446229023 | 4042446229696 | 4042446229399 |
Revêtement |
Sans revêtement | Vaporisiert | Vaporisiert | Vaporisiert |
Application principale |
ISO P - ISO K - ISO N | ISO M | ISO M | ISO M |
Application secondaire |
ISO P | ISO P | ISO P | |
Type de filetage |
UNF | M-Filetage métrique | Filetage pour insert EgM - métrique | M-Filetage métrique |
Type de taraud |
23400 | M20213 | M203009 | M20263 |
Filetage |
Trou débouchant | Trou débouchant | Trou débouchant | |
Direction de coupe |
Droite | Droite | Droite | |
Longueur arête de coupe Lc (mm) |
12 | 18 | 18 | 18 |
Forme d'entrée |
C | B | B | B |
Profondeur de taraudage |
1.5 x D | 3 x D | 3 x D | 3 x D |
Arrosage |
Externe | Externe | Externe | |
Taille du filetage Dn |
7.938 | |||
Tolérance |
3B | 6HX | 6HMOD | 6HX |
Taille du filetage Dn (mm) |
M 8 | EGM 6 | M 8 | |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNF 5/16-24 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1.25 | 1 | 1.25 | |
Nombre de goujures N |
3 | 3 | 3 | 3 |
Diamètre de liaison d1 (mm) |
8 | |||
Longueur fonctionnelle l1 (mm) |
90 | |||
Longueur carré d'entraînement l9 (mm) |
9 | 9 | ||
Largeur de serrage WSC (mm) |
6.2 | 6.2 | 6.2 | 4.9 |
Longueur utile l3 (mm) |
35 | 35 | 35 | 67 |
Diamètre de queue d1 (mm) |
8 | 8 | 6 | |
Longueur totale l1 (mm) |
90 | 90 | 90 | |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne | |||
