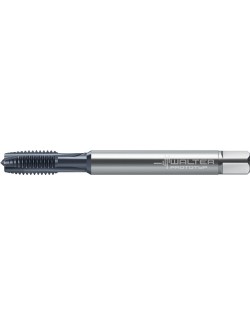

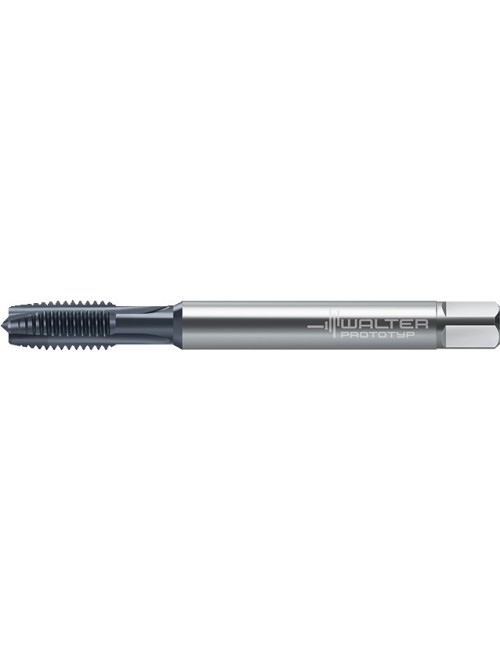

Taraud machine UNC 10-24 2B 2221706-UNC10 HSS-E-PM
68,00 €
HT
Référence: 7511562

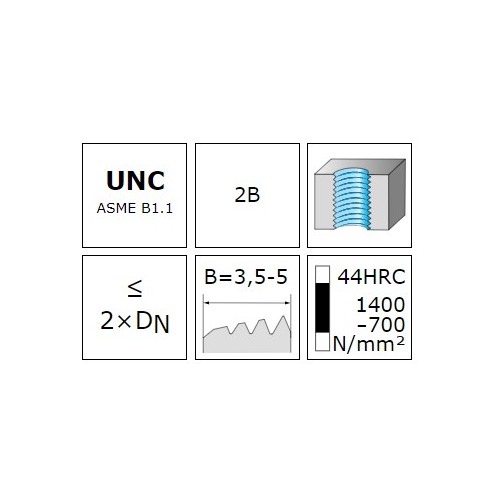

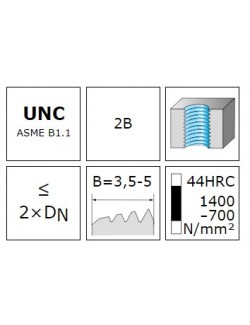

Taraud machine HSS-E-PM - Prototex TiNi - 2xD - UNC-2B - ~DIN 2184-1 - TICN - Convient pour trous débouchants - UNC 10-24 - P 24
Recommandé avec de l'huile
Pour matériaux à copeaux longs
Queue renforcée
7511562
Fiche technique
- Code EAN
- 4042446294120
- Revêtement
- TICN
- Application principale
- ISO P - ISO M - ISO S
- Application secondaire
- ISO N
- Type de filetage
- UNC
- Type de taraud
- 2221706
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 16
- Forme d'entrée
- B
- Profondeur de taraudage
- 2 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 4.826
- Tolérance
- 2B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNC 10-24
- Unité de vente
- PCE
- Nombre de goujures N
- 3
- Longueur carré d'entraînement l9 (mm)
- 8
- Largeur de serrage WSC (mm)
- 4.9
- Longueur utile l3 (mm)
- 16
- Diamètre de queue d1 (mm)
- 6
- Longueur totale l1 (mm)
- 70
- Délai de livraison
- Disponible
- Type de trou
- Trou débouchant
Références spécifiques
Quick Compare
Product |
Taraud machine UNC 10-24 2B 2221706-UNC10 HSS-E-PM | Taraud machine UNC 1-64 2B 22410-UNC1 HSS-E | Taraud machine UNC 1/4-20 2B 22416-UNC1/4 HSS-E-PM | Taraud par déformation UNF 6-40 TC410.UNF6-C6-WY80AD HSS-E pour machine |
Price |
68,00 € |
58,10 € |
58,20 € |
58,20 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446294120 | 4042446026370 | 4042446026837 | 4042446290870 |
Revêtement |
TICN | Sans revêtement | Sans revêtement | TIN |
Application principale |
ISO P - ISO M - ISO S | ISO P - ISO K - ISO N | ISO P - ISO S | ISO P - ISO M - ISO N |
Application secondaire |
ISO N | ISO N | ISO K - ISO S | |
Type de filetage |
UNC | UNC | UNC | UNF |
Type de taraud |
2221706 | 22410 | 22416 | TC410 |
Direction de coupe |
Droite | Droite | Droite | |
Longueur arête de coupe Lc (mm) |
16 | 4 | 15 | 13 |
Forme d'entrée |
B | C | C | C |
Profondeur de taraudage |
2 x D | 1.5 x D | 2 x D | 3.5 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
4.826 | 1.854 | 6.35 | |
Tolérance |
2B | 2B | 2B | 2BX |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNC 10-24 | UNC 1-64 | UNC 1/4-20 | |
Unité de vente |
PCE | PCE | PCE | PCE |
Nombre de goujures N |
3 | 3 | 3 | 4 |
Diamètre de liaison d1 (mm) |
2.8 | 7 | 3.58 | |
Longueur fonctionnelle l1 (mm) |
45 | 80 | 56 | |
Longueur carré d'entraînement l9 (mm) |
8 | 5 | 8 | 4.83 |
Largeur de serrage WSC (mm) |
4.9 | 2.1 | 5.5 | 2.79 |
Longueur utile l3 (mm) |
16 | 9 | 25 | 20 |
Diamètre de queue d1 (mm) |
6 | |||
Longueur totale l1 (mm) |
70 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou débouchant | Trou borgne | Trou borgne | Trou borgne et débouchant |
