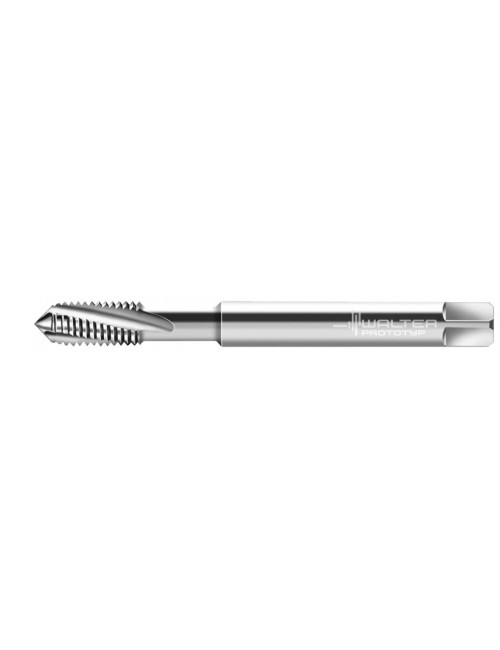

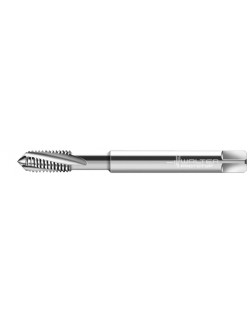

Taraud machine UNF 5/16-24 2B 23416-UNF5/16 HSS-E-PM
73,70 €
HT
Référence: 5078606

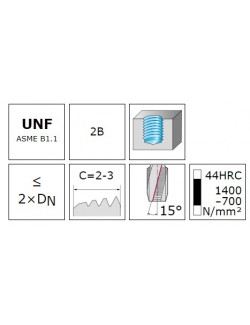

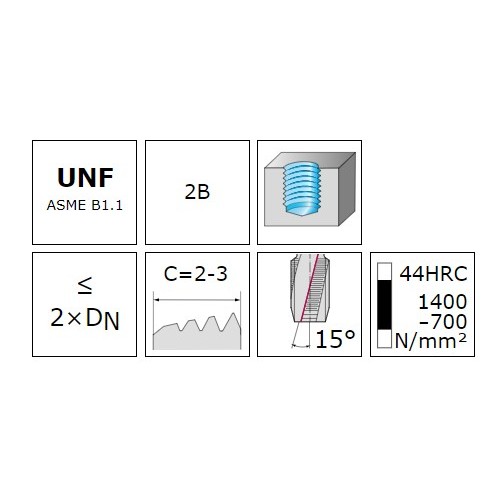

Taraud machine HSS-E-PM - Paradur Ti - 2xD - UNF-2B - ~DIN 2184-1 - Goujure à droite 15° - Convient pour trous borgnes - UNF 5-16-24 - P 24
Recommandé avec de l'huile
Pour matériaux à copeaux longs
5078606
Fiche technique
- Code EAN
- 4042446030827
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO S
- Application secondaire
- ISO N
- Type de filetage
- UNF
- Type de taraud
- 23416
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 18
- Forme d'entrée
- C
- Profondeur de taraudage
- 2 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 7.938
- Tolérance
- 2B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNF 5/16-24
- Unité de vente
- PCE
- Nombre de goujures N
- 3

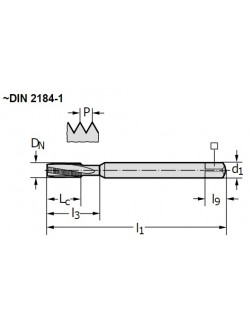

- Diamètre de liaison d1 (mm)
- 8
- Longueur fonctionnelle l1 (mm)
- 90
- Longueur carré d'entraînement l9 (mm)
- 9
- Largeur de serrage WSC (mm)
- 6.2
- Longueur utile l3 (mm)
- 29.5
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine UNF 5/16-24 2B 23416-UNF5/16 HSS-E-PM | Taraud machine UNF 3/8-24 3B 23450-UNF3/8 HSS-E | Taraud machine MF10x1 6H 21368-M10X1 HSS-E | Taraud machine MF5x0.5 6G 21480-M5X0.5 HSS-E |
Price |
73,70 € |
63,80 € |
64,00 € |
64,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446030827 | 4042446030971 | 4042446020590 | 4042446021795 |
Revêtement |
Sans revêtement | Sans revêtement | Sans revêtement | Sans revêtement |
Application principale |
ISO P - ISO S | ISO P - ISO K | ISO N | ISO P - ISO K - ISO N |
Application secondaire |
ISO N | ISO N - ISO S | ISO K - ISO O | |
Type de filetage |
UNF | UNF | MF-Filetage métrique à pas fin | MF-Filetage métrique à pas fin |
Type de taraud |
23416 | 23450 | 21368 | 21480 |
Direction de coupe |
Droite | Droite | Gauche | Droite |
Longueur arête de coupe Lc (mm) |
18 | 15 | 20 | 8 |
Forme d'entrée |
C | C | C | C |
Profondeur de taraudage |
2 x D | 1.5 x D | 1.5 x D | 1.5 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
7.938 | 9.525 | MF 10X1 | MF 5x0.5 |
Tolérance |
2B | 3B | 6H | 6g |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNF 5/16-24 | UNF 3/8-24 | ||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1 | 0.5 | ||
Nombre de goujures N |
3 | 3 | 3 | 3 |
Diamètre de liaison d1 (mm) |
8 | 7 | 7 | 3.5 |
Longueur fonctionnelle l1 (mm) |
90 | 100 | 90 | 70 |
Longueur carré d'entraînement l9 (mm) |
9 | 8 | 8 | 6 |
Largeur de serrage WSC (mm) |
6.2 | 5.5 | 5.5 | 2.7 |
Longueur utile l3 (mm) |
29.5 | 77 | 67 | 49 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne | Trou borgne | Trou borgne et trou débouchant | Trou borgne |
