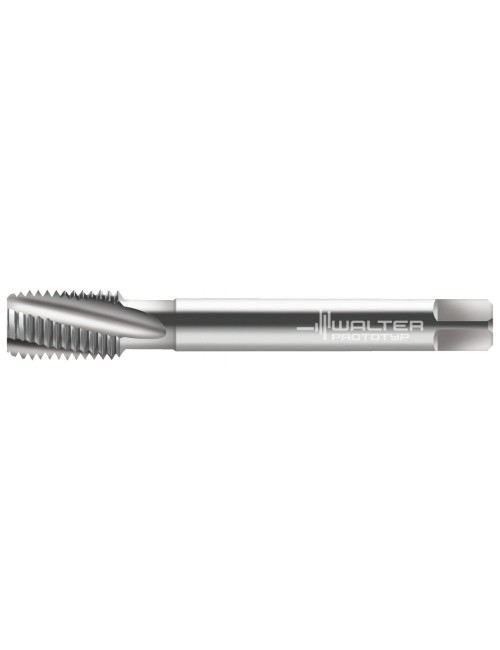

Taraud machine UNF 1/2-20 3B 23450-UNF1/2 HSS-E
81,90 €
HT
Référence: 5078619

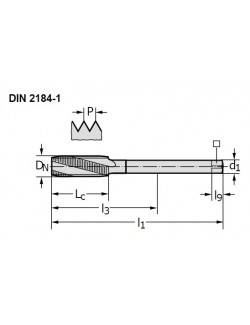

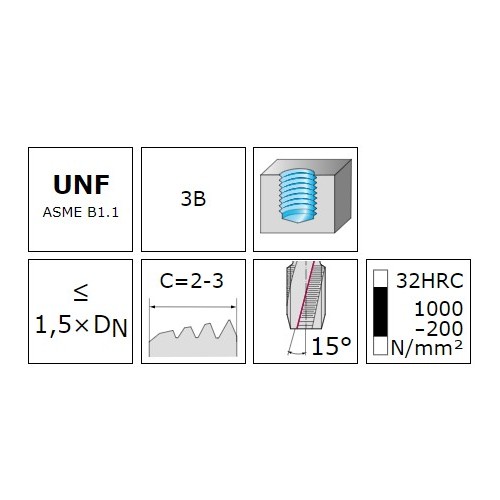

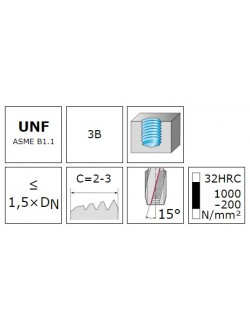

Taraud machine HSS-E - Paradur N - 1.5xD - UNF-3B - DIN 2184-1 - Goujure à droite 15° - Convient pour trous borgnes - UNF 1-2-20 - P 20
Pour matériaux à copeaux longs
5078619
Fiche technique
- Code EAN
- 4042446030957
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO K
- Application secondaire
- ISO N - ISO S
- Type de filetage
- UNF
- Type de taraud
- 23450
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 13
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 12.7
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNF 1/2-20
- Unité de vente
- PCE
- Nombre de goujures N
- 3
- Diamètre de liaison d1 (mm)
- 9
- Longueur fonctionnelle l1 (mm)
- 100
- Longueur carré d'entraînement l9 (mm)
- 10
- Largeur de serrage WSC (mm)
- 7
- Longueur utile l3 (mm)
- 73
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine UNF 1/2-20 3B 23450-UNF1/2 HSS-E
|
Taraud machine G 1/4-19 P24569-G1/4 HSS-E
|
Taraud machine UNEF 7/16-28 P233602-UNEF7/16 HSS-E
|
Taraud par déformation M6x1 6HX TC430-M6-C0-WW60EL HSS-E-PMpour machine
|
Price |
81,90 € |
72,10 € |
72,20 € |
72,20 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446030957 | 4042446239190 | 4042446228446 | 4042446313265 |
Revêtement |
Sans revêtement | Sans revêtement | Sans revêtement | AlCrN |
Application principale |
ISO P - ISO K | ISO P | ISO P | ISO P |
Application secondaire |
ISO N - ISO S | ISO N - ISO O | ISO N - ISO O | ISO M - ISO K - ISO N |
Type de filetage |
UNF | G | UNEF | M-Filetage métrique |
Type de taraud |
23450 | P24569 | P233602 | TC430 |
Direction de coupe |
Droite | Droite | Droite | |
Longueur arête de coupe Lc (mm) |
13 | 15 | 20 | 10 |
Forme d'entrée |
C | C | B | C |
Profondeur de taraudage |
1.5 x D | 3 x D | 3 x D | 3 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
12.7 | M 6 | ||
Tolérance |
3B | NORMAL | 2B | 6HX |
Taille du filetage Dn (mm) |
13.157 | 11.113 | ||
Conditionnement |
1 | 1 | ||
Taille du filetage DN-P |
UNF 1/2-20 | G 1/4-19 | UNEF 7/16-28 | |
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1 | |||
Nombre de goujures N |
3 | 4 | 3 | 5 |
Diamètre de liaison d1 (mm) |
9 | 11 | 6 | |
Longueur fonctionnelle l1 (mm) |
100 | 100 | 80 | |
Filets par pouce |
19 | |||
Longueur carré d'entraînement l9 (mm) |
10 | 12 | 9 | 8 |
Largeur de serrage WSC (mm) |
7 | 9 | 6.2 | 4.9 |
Longueur utile l3 (mm) |
73 | 71 | 30 | |
Diamètre de queue d1 (mm) |
8 | |||
Longueur totale l1 (mm) |
90 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne | Trou borgne | Trou débouchant | Trou borgne et débouchant |
