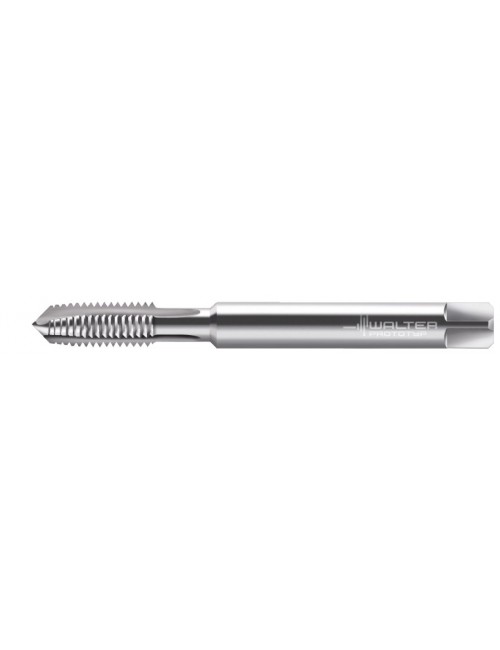

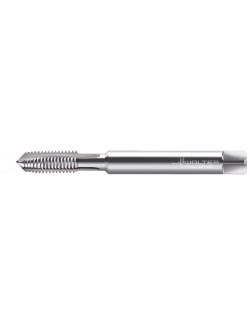

Taraud machine UNF 5/16-24 3B 23207-UNF5/16 HSS-E-PM
84,50 €
HT
Référence: 5078424

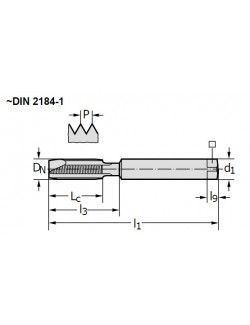

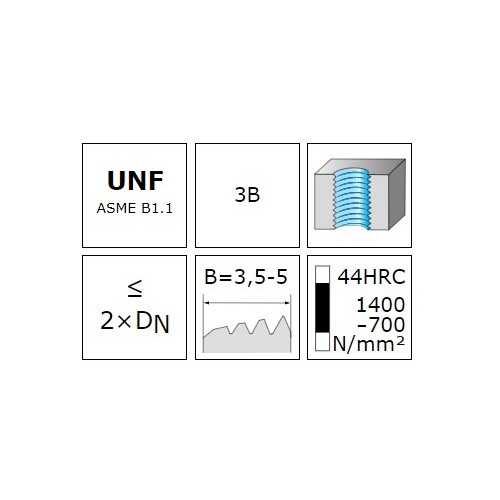

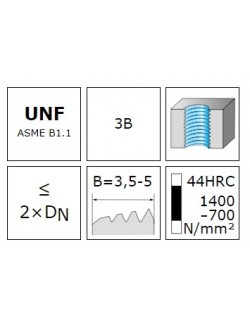

Taraud machine HSS-E-PM - Prototex TiNi - 2xD - UNF-3B - ~DIN 2184-1 - Convient pour trous débouchants - UNF 5-16-24 - P 24
Recommandé avec de l'huile
Pour matériaux à copeaux longs
Queue renforcée
5078424
Fiche technique
- Code EAN
- 4042446028992
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO M - ISO S
- Application secondaire
- ISO N
- Type de filetage
- UNF
- Type de taraud
- 23207
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 18
- Forme d'entrée
- B
- Profondeur de taraudage
- 2 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 7.938
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNF 5/16-24
- Unité de vente
- PCE
- Nombre de goujures N
- 3
- Longueur carré d'entraînement l9 (mm)
- 9
- Largeur de serrage WSC (mm)
- 6.2
- Longueur utile l3 (mm)
- 29.5
- Diamètre de queue d1 (mm)
- 8
- Longueur totale l1 (mm)
- 90
- Délai de livraison
- Disponible
- Type de trou
- Trou débouchant
Références spécifiques
Quick Compare
Product |
Taraud machine UNF 5/16-24 3B 23207-UNF5/16 HSS-E-PM
|
Taraud machine MF10x1 6HX 21416-M10X1 HSS-E-PM
|
Taraud machine M8x1.25 6HX 204101-M8 HSS-E-PM
|
Taraud machine UNC 1/4-20 2B 2221706-UNC1/4 HSS-E-PM
|
Price |
84,50 € |
74,70 € |
74,70 € |
74,70 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446028992 | 4042446021139 | 4042446010287 | 4042446294113 |
Revêtement |
Sans revêtement | Sans revêtement | Sans revêtement | TICN |
Application principale |
ISO P - ISO M - ISO S | ISO P - ISO S | ISO P - ISO S | ISO P - ISO M - ISO S |
Application secondaire |
ISO N | ISO N | ISO N | ISO N |
Type de filetage |
UNF | MF-Filetage métrique à pas fin | M-Filetage métrique | UNC |
Type de taraud |
23207 | 21416 | 204101 | 2221706 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
18 | 14 | 15 | |
Forme d'entrée |
B | C | C | B |
Profondeur de taraudage |
2 x D | 2 x D | 1.5 x D | 2 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
7.938 | MF 10X1 | M 8 | 6.35 |
Tolérance |
3B | 6HX | 6HX | 2B |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNF 5/16-24 | UNC 1/4-20 | ||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1 | |||
Nombre de goujures N |
3 | 3 | 3 | 3 |
Diamètre de liaison d1 (mm) |
10 | 8 | ||
Longueur fonctionnelle l1 (mm) |
90 | 90 | ||
Longueur arête de coupe Lc (mm) |
20.5 | |||
Longueur carré d'entraînement l9 (mm) |
9 | 11 | 9 | 8 |
Largeur de serrage WSC (mm) |
6.2 | 8 | 6.2 | 5.5 |
Longueur utile l3 (mm) |
29.5 | 33 | 66 | 25 |
Diamètre de queue d1 (mm) |
8 | 7 | ||
Longueur totale l1 (mm) |
90 | 80 | ||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou débouchant | Trou borgne | Trou borgne | Trou débouchant |
Pas du filetage P (mm) |
1.25 | |||
