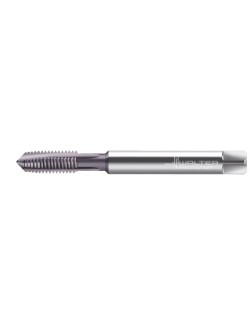

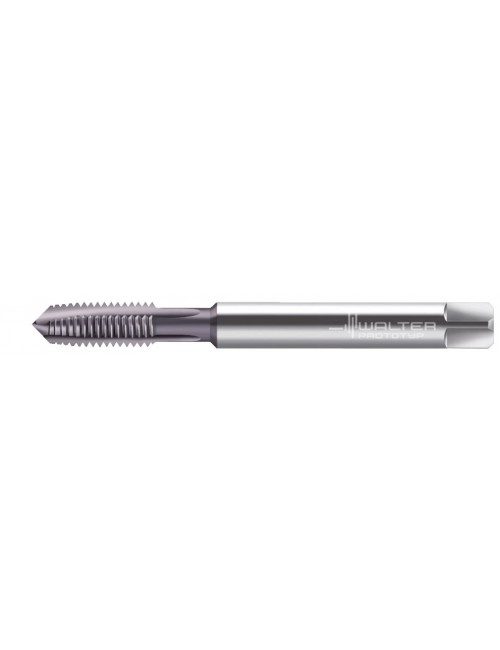

Taraud machine UNJF 10-32 3B 2320763-UNJF10 HSS-E-PM
92,80 €
HT
Référence: 5344192

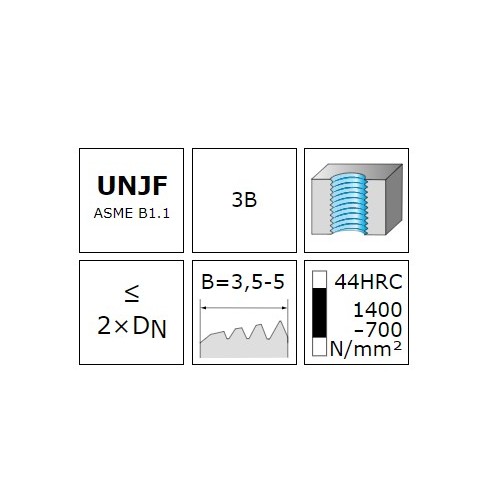

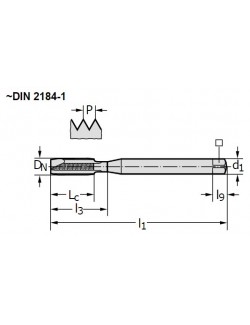

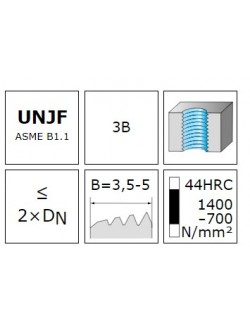

Taraud machine HSS-E-PM - Prototex TiNi Plus - 2xD - UNJF-3B - ~DIN 2184-1 - ACN - Convient pour trous débouchants - UNJF 10-32 - P 32
Recommandé avec une émulsion
Diamètre extérieur arrondi
5344192
Fiche technique
- Code EAN
- 4042446178000
- Revêtement
- AlCrN
- Application principale
- ISO S
- Type de filetage
- UNJF
- Type de taraud
- 2320763
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 16
- Forme d'entrée
- B
- Profondeur de taraudage
- 2 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 4.826
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNJF 10-32
- Unité de vente
- PCE
- Nombre de goujures N
- 3
- Longueur carré d'entraînement l9 (mm)
- 8
- Largeur de serrage WSC (mm)
- 4.9
- Longueur utile l3 (mm)
- 16
- Diamètre de queue d1 (mm)
- 6
- Longueur totale l1 (mm)
- 70
- Délai de livraison
- Disponible
- Type de trou
- Trou débouchant
Références spécifiques
Quick Compare
Product |
Taraud machine UNJF 10-32 3B 2320763-UNJF10 HSS-E-PM | Taraud machine à refouler M4x0.7 6HX S2061305-M4 pour HSS-E | Taraud machine à refouler M1.6x0.35 6HX D70611-M1.6 pour HSS-E | Taraud machine M10x1.5 6HX E2031406-M10 HSS-E-PM |
Price |
92,80 € |
82,90 € |
83,00 € |
83,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446178000 | 4042446131043 | 4042446156374 | 4042446188245 |
Revêtement |
AlCrN | TIN | Nitriert + Vaporisie | TICN |
Application principale |
ISO S | ISO P - ISO M - ISO N | ISO P | ISO K - ISO N - ISO O |
Application secondaire |
ISO S | |||
Type de filetage |
UNJF | M-Filetage métrique | M-Filetage métrique | M-Filetage métrique |
Type de taraud |
2320763 | S2061305 | D70611 | E2031406 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
16 | 4.2 | 8 | 20 |
Forme d'entrée |
B | C | C | C |
Profondeur de taraudage |
2 x D | 3.5 x D | 3 x D | 3 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
4.826 | M 4 | M 1.6 | M 10 |
Tolérance |
3B | 6HX | 6HX | 6HX |
Conditionnement |
1 | |||
Taille du filetage DN-P |
UNJF 10-32 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
0.7 | 0.35 | 1.5 | |
Nombre de goujures N |
3 | 3 | 3 | 4 |
Diamètre de liaison d1 (mm) |
6 | 2.5 | 10 | |
Longueur fonctionnelle l1 (mm) |
70 | 40 | 100 | |
Longueur carré d'entraînement l9 (mm) |
8 | 8 | 5 | 11 |
Largeur de serrage WSC (mm) |
4.9 | 4.9 | 2.1 | 8 |
Longueur utile l3 (mm) |
16 | 21 | 8 | 39 |
Diamètre de queue d1 (mm) |
6 | |||
Longueur totale l1 (mm) |
70 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou débouchant | Trou borgne et débouchant | Trou borgne et débouchant | Trou borgne |
