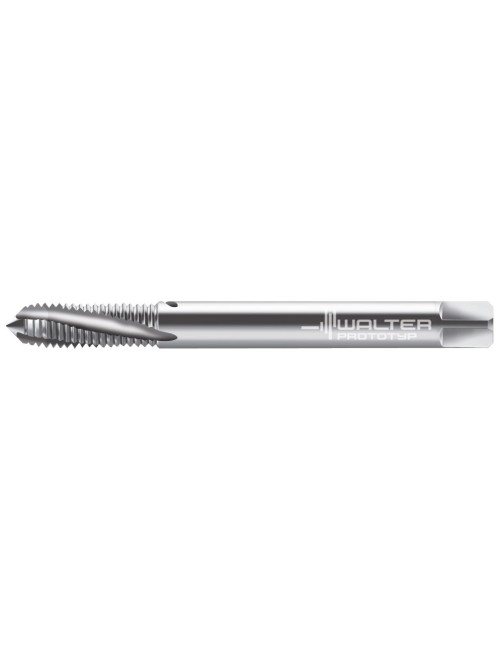

Taraud machine UNJC 10-24 3B 224101-UNJC10 HSS-E-PM
99,30 €
HT
Référence: 5078175

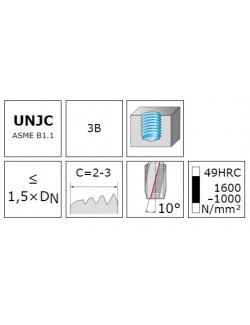

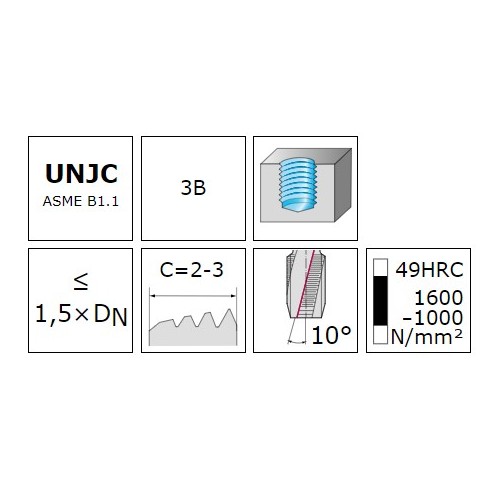

Taraud machine HSS-E-PM - Paradur Ni 10 - 1.5xD - UNJC-3B - ~DIN 2184-1 - Goujure à droite 10° - Convient pour trous borgnes - UNJC 10-24 - P 24
Diamètre extérieur arrondi
Pour matériaux à copeaux longs et courts
5078175
Fiche technique
- Code EAN
- 4042446026554
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO S
- Application secondaire
- ISO N
- Type de filetage
- UNJC
- Type de taraud
- 224101
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 13.5
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 4.826
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNJC 10-24
- Unité de vente
- PCE
- Nombre de goujures N
- 3

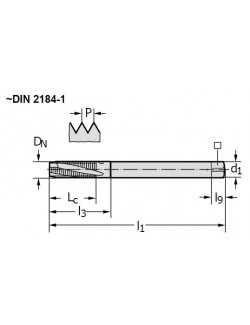

- Diamètre de liaison d1 (mm)
- 6
- Longueur fonctionnelle l1 (mm)
- 70
- Longueur carré d'entraînement l9 (mm)
- 8
- Largeur de serrage WSC (mm)
- 4.9
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine UNJC 10-24 3B 224101-UNJC10 HSS-E-PM | Taraud machine M1.2x0.25 6HX D7061100-M1.2 pour HSS-E | Taraud machine MF18x1.5 6H 21361-M18X1.5 HSS-E | Taraud machine UNEF 1/2-28 P235692-UNEF1/2 HSS-E |
Price |
99,30 € |
89,40 € |
89,80 € |
89,80 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446026554 | 4042446156480 | 4042446019525 | 4042446239077 |
Revêtement |
Sans revêtement | Unbeschichtet | Sans revêtement | Sans revêtement |
Application principale |
ISO P - ISO S | ISO P | ISO N | ISO P |
Application secondaire |
ISO N | ISO K - ISO O | ISO N - ISO O | |
Type de filetage |
UNJC | M-Filetage métrique | MF-Filetage métrique à pas fin | UNEF |
Type de taraud |
224101 | D7061100 | 21361 | P235692 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
13.5 | 5.5 | 24 | 13 |
Forme d'entrée |
C | C | C | C |
Profondeur de taraudage |
1.5 x D | 3 x D | 1.5 x D | 3 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
4.826 | M 1.2 | MF 18X1.5 | |
Tolérance |
3B | 6HX | 6H | 2B |
Taille du filetage Dn (mm) |
12.7 | |||
Conditionnement |
1 | 1 | ||
Taille du filetage DN-P |
UNJC 10-24 | UNEF 1/2-28 | ||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
0.25 | 1.5 | ||
Nombre de goujures N |
3 | 3 | 4 | 4 |
Diamètre de liaison d1 (mm) |
6 | 2.5 | 14 | 9 |
Longueur fonctionnelle l1 (mm) |
70 | 40 | 110 | 100 |
Longueur carré d'entraînement l9 (mm) |
8 | 5 | 14 | 10 |
Largeur de serrage WSC (mm) |
4.9 | 2.1 | 11 | 7 |
Longueur utile l3 (mm) |
5.5 | 66 | 73 | |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne | Trou borgne et débouchant | Trou borgne et trou débouchant | Trou borgne |
