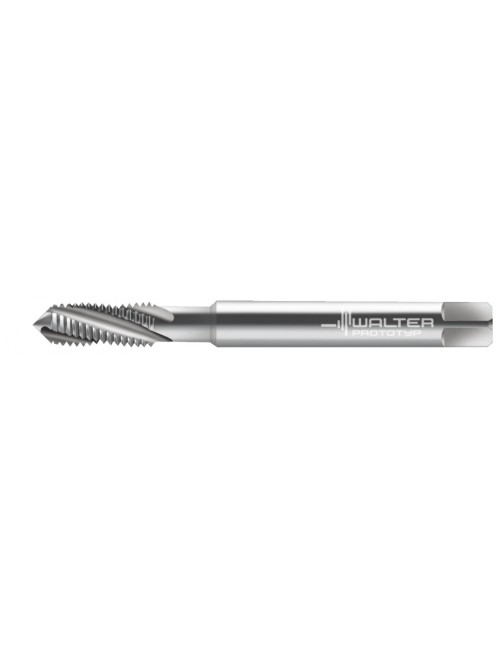

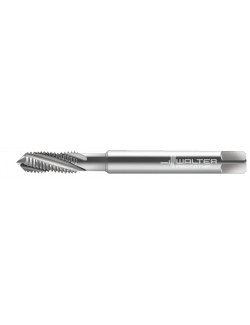

Taraud machine EGUNF 5/16-24 3B 234079-EGUNF5/16 HSS-E-PM
103,00 €
HT
Référence: 5078575

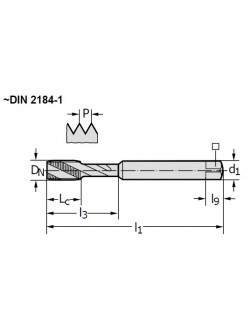

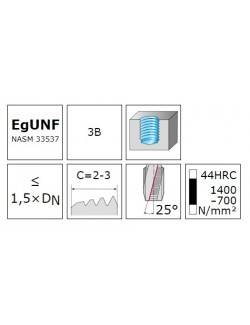

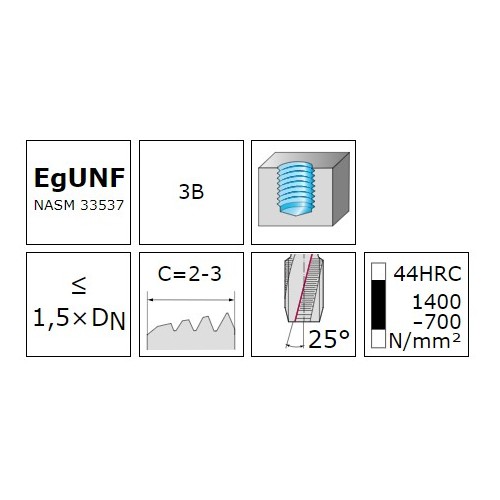

Taraud machine HSS-E-PM - Paradur Ni - 1.5xD - EGUNF-3B - ~DIN 2184-1 - Goujure à droite 25° - Convient pour trous borgnes - EGUNF 5-16-24 - P 24
Pour matériaux à copeaux longs
5078575
Fiche technique
- Code EAN
- 4042446122898
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO K
- Application secondaire
- ISO N - ISO S
- Type de filetage
- EgUNF
- Type de taraud
- 234079
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 20
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 9.313
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- EGUNF 5/16-24
- Unité de vente
- PCE
- Nombre de goujures N
- 4
- Diamètre de liaison d1 (mm)
- 10
- Longueur fonctionnelle l1 (mm)
- 100
- Longueur carré d'entraînement l9 (mm)
- 11
- Largeur de serrage WSC (mm)
- 8
- Longueur utile l3 (mm)
- 33.5
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine EGUNF 5/16-24 3B 234079-EGUNF5/16 HSS-E-PM
|
Taraud machine UNC 1/2-13 2B 22267-UNC1/2 HSS-E-PM
|
Taraud machine MF12x1 6HX 21466-M12X1 HSS-E-PM
|
Taraud machine UNEF 9/16-24 P233602-UNEF9/16 HSS-E
|
Price |
103,00 € |
93,10 € |
93,10 € |
93,30 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446122898 | 4042446025427 | 4042446021702 | 4042446228460 |
Revêtement |
Sans revêtement | Sans revêtement | Sans revêtement | Sans revêtement |
Application principale |
ISO P - ISO K | ISO P - ISO M - ISO S | ISO P - ISO S | ISO P |
Application secondaire |
ISO N - ISO S | ISO N | ISO N | ISO N - ISO O |
Type de filetage |
EgUNF | UNC | MF-Filetage métrique à pas fin | UNEF |
Type de taraud |
234079 | 22267 | 21466 | P233602 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
20 | 23 | 16 | 21 |
Forme d'entrée |
C | B | C | B |
Profondeur de taraudage |
1.5 x D | 2 x D | 2 x D | 3 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
9.313 | 12.7 | MF 12X1 | |
Tolérance |
3B | 2B | 6HX | 2B |
Taille du filetage Dn (mm) |
14.288 | |||
Conditionnement |
1 | 1 | 1 | |
Taille du filetage DN-P |
EGUNF 5/16-24 | UNC 1/2-13 | UNEF 9/16-24 | |
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1 | |||
Nombre de goujures N |
4 | 4 | 4 | 4 |
Diamètre de liaison d1 (mm) |
10 | 9 | ||
Longueur fonctionnelle l1 (mm) |
100 | 100 | ||
Longueur carré d'entraînement l9 (mm) |
11 | 10 | 10 | 12 |
Largeur de serrage WSC (mm) |
8 | 7 | 7 | 9 |
Longueur utile l3 (mm) |
33.5 | 83 | 73 | |
Diamètre de queue d1 (mm) |
9 | 11 | ||
Longueur totale l1 (mm) |
110 | 100 | ||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne | Trou débouchant | Trou borgne | Trou débouchant |
