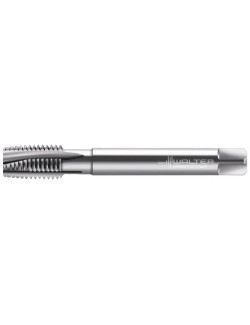

Taraud machine UNF 7/16-20 3B 23257-UNF7/16 HSS-E-PM
118,00 €
HT
Référence: 5078466

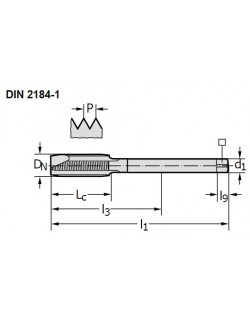

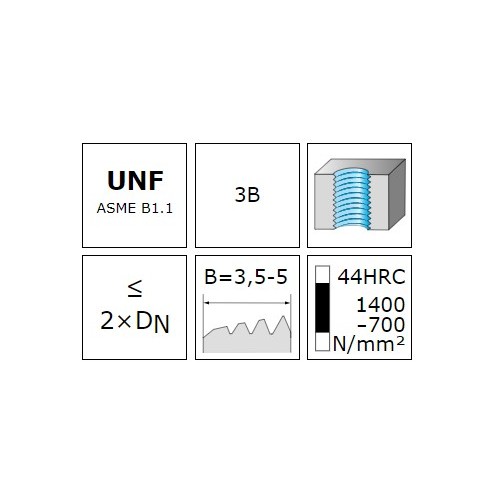

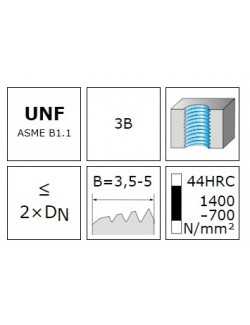

Taraud machine HSS-E-PM - Prototex TiNi - 2xD - UNF-3B - DIN 2184-1 - Convient pour trous débouchants - UNF 7-16-20 - P 20
Recommandé avec de l'huile
Pour matériaux à copeaux longs
Queue dégagée
5078466
Fiche technique
- Code EAN
- 4042446029401
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO M - ISO S
- Application secondaire
- ISO N
- Type de filetage
- UNF
- Type de taraud
- 23257
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 20
- Forme d'entrée
- B
- Profondeur de taraudage
- 2 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 11.113
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNF 7/16-20
- Unité de vente
- PCE
- Nombre de goujures N
- 4
- Longueur carré d'entraînement l9 (mm)
- 9
- Largeur de serrage WSC (mm)
- 6.2
- Longueur utile l3 (mm)
- 76
- Diamètre de queue d1 (mm)
- 8
- Longueur totale l1 (mm)
- 100
- Délai de livraison
- Disponible
- Type de trou
- Trou débouchant
Références spécifiques
Quick Compare
Product |
Taraud machine UNF 7/16-20 3B 23257-UNF7/16 HSS-E-PM
|
Taraud machine MF14x1.5 6HX 212661-M14X1.5 HSS-E-PM
|
Taraud machine M8x1.25 6HX 20410T2-M8 HSS-E
|
Taraud machine M8x1.25 6HX 20410TR-M8 HSS-E
|
Price |
118,00 € |
109,00 € |
109,00 € |
109,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446029401 | 4042446018085 | 4042446260965 | 4042446243913 |
Revêtement |
Sans revêtement | Sans revêtement | THL | Sans revêtement |
Application principale |
ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P | ISO P |
Application secondaire |
ISO N | ISO N | ISO K - ISO N | ISO K - ISO N |
Type de filetage |
UNF | MF-Filetage métrique à pas fin | M-Filetage métrique | M-Filetage métrique |
Type de taraud |
23257 | 212661 | 20410T2 | 20410TR |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
20 | 21 | ||
Forme d'entrée |
B | B | C | C |
Profondeur de taraudage |
2 x D | 2 x D | 3.5 x D | 3.5 x D |
Arrosage |
Externe | Externe | Interne | Interne |
Taille du filetage Dn |
11.113 | MF 14X1.5 | M 8 | M 8 |
Tolérance |
3B | 6HX | 6HX | 6HX |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNF 7/16-20 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1.5 | |||
Nombre de goujures N |
4 | 4 | 3 | 3 |
Diamètre de liaison d1 (mm) |
8 | 8 | ||
Longueur fonctionnelle l1 (mm) |
90 | 90 | ||
Longueur arête de coupe Lc (mm) |
12 | 12 | ||
Longueur carré d'entraînement l9 (mm) |
9 | 12 | 9 | 9 |
Largeur de serrage WSC (mm) |
6.2 | 9 | 6.2 | 6.2 |
Longueur utile l3 (mm) |
76 | 71 | 35 | 35 |
Diamètre de queue d1 (mm) |
8 | 11 | ||
Longueur totale l1 (mm) |
100 | 100 | ||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou débouchant | Trou débouchant | Trou borgne | Trou borgne |
Pas du filetage P (mm) |
1.25 | 1.25 | ||
