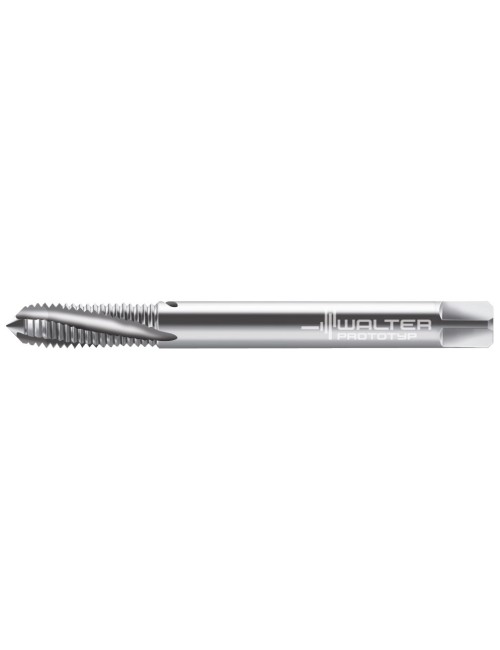

Taraud machine UNJC 3/8-16 3B 224101-UNJC3/8 HSS-E-PM
131,00 €
HT
Référence: 5078170

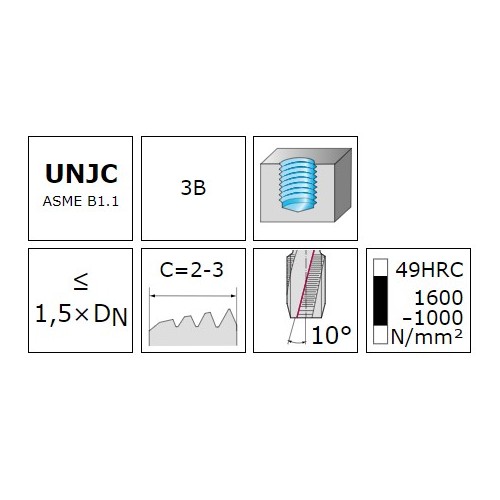

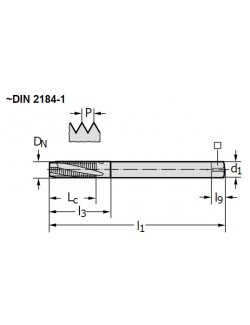

Taraud machine HSS-E-PM - Paradur Ni 10 - 1.5xD - UNJC-3B - ~DIN 2184-1 - Goujure à droite 10° - Convient pour trous borgnes - UNJC 3-8-16 - P 16
Diamètre extérieur arrondi
Pour matériaux à copeaux longs et courts
5078170
Fiche technique
- Code EAN
- 4042446026509
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO S
- Application secondaire
- ISO N
- Type de filetage
- UNJC
- Type de taraud
- 224101
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 25
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 9.525
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNJC 3/8-16
- Unité de vente
- PCE
- Nombre de goujures N
- 3
- Diamètre de liaison d1 (mm)
- 10
- Longueur fonctionnelle l1 (mm)
- 100
- Longueur carré d'entraînement l9 (mm)
- 11
- Largeur de serrage WSC (mm)
- 8
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine UNJC 3/8-16 3B 224101-UNJC3/8 HSS-E-PM | Taraud machine UNF 5/16-24 2B 2321706-UNF5/16 HSS-E-PM | Taraud machine M14x2 6HX 2026616-M14 HSS-E-PM | Taraud machine NPTF 1/16-27 NORMAL 26460-NPTF1/16 HSS-E |
Price |
131,00 € |
122,00 € |
122,00 € |
122,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446026509 | 4042446294403 | 4042446263126 | 4042446034764 |
Revêtement |
Sans revêtement | TICN | TICN | Vaporisiert |
Application principale |
ISO P - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO K - ISO N |
Application secondaire |
ISO N | ISO N | ISO N | |
Type de filetage |
UNJC | UNF | M-Filetage métrique | NPTF |
Type de taraud |
224101 | 2321706 | 2026616 | 26460 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
25 | 18 | 14 | |
Forme d'entrée |
C | B | B | C |
Profondeur de taraudage |
1.5 x D | 2 x D | 2 x D | |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
9.525 | 7.938 | M 14 | 7.635 |
Tolérance |
3B | 2B | 6HX | NORMAL |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNJC 3/8-16 | UNF 5/16-24 | NPTF 1/16-27 | |
Unité de vente |
PCE | PCE | PCE | PCE |
Nombre de goujures N |
3 | 3 | 4 | 3 |
Diamètre de liaison d1 (mm) |
10 | 8 | ||
Longueur fonctionnelle l1 (mm) |
100 | 80 | ||
Filets par pouce |
27 | |||
Longueur arête de coupe Lc (mm) |
25 | |||
Longueur carré d'entraînement l9 (mm) |
11 | 9 | 12 | 6.2 |
Largeur de serrage WSC (mm) |
8 | 6.2 | 9 | 6.2 |
Longueur utile l3 (mm) |
29.5 | 81 | 56 | |
Diamètre de queue d1 (mm) |
8 | 11 | ||
Longueur totale l1 (mm) |
90 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne | Trou débouchant | Trou débouchant | Trou borgne et trou débouchant |
Pas du filetage P (mm) |
2 | |||
Longueur totale l1 (mm) |
110 | |||
