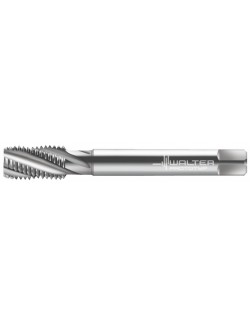

Taraud machine UNF 5/8-18 3B 234604-UNF5/8 HSS-E-PM
163,00 €
HT
Référence: 5078639

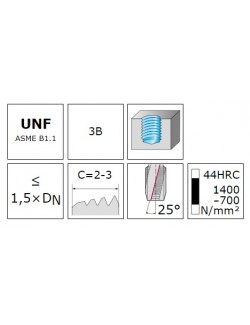

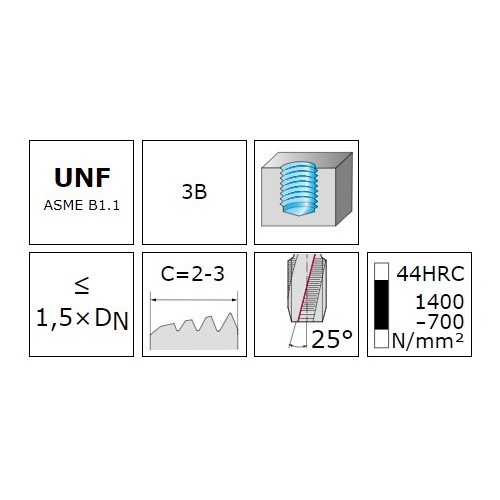

Taraud machine HSS-E-PM - Paradur Ni - 1.5xD - UNF-3B - DIN 2184-1 - Goujure à droite 25° - Convient pour trous borgnes - UNF 5-8-18 - P 18
Pour matériaux à copeaux longs
5078639
Fiche technique
- Code EAN
- 4042446031145
- Revêtement
- Sans revêtement
- Application principale
- ISO S
- Application secondaire
- ISO P
- Type de filetage
- UNF
- Type de taraud
- 234604
- Direction de coupe
- Droite

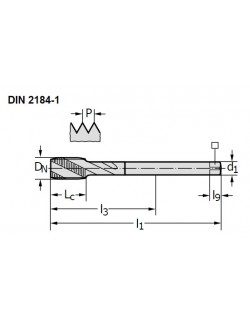

- Longueur arête de coupe Lc (mm)
- 25
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 15.875
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNF 5/8-18
- Unité de vente
- PCE
- Nombre de goujures N
- 4
- Diamètre de liaison d1 (mm)
- 12
- Longueur fonctionnelle l1 (mm)
- 100
- Longueur carré d'entraînement l9 (mm)
- 12
- Largeur de serrage WSC (mm)
- 9
- Longueur utile l3 (mm)
- 58
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine UNF 5/8-18 3B 234604-UNF5/8 HSS-E-PM | Taraud machine MF18x1.5 6HX M2156305-M18X1.5 HSS-E | Taraud machine MF18x1.5 6G P2158905-M18X1.5 HSS-E | Taraud machine MF20x2 6H 21361-M20X2 HSS-E |
Price |
163,00 € |
154,00 € |
154,00 € |
154,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446031145 | 4042446231279 | 4042446238209 | 4042446019563 |
Revêtement |
Sans revêtement | TIN | TIN | Sans revêtement |
Application principale |
ISO S | ISO M | ISO P | ISO N |
Application secondaire |
ISO P | ISO P | ISO N - ISO O | ISO K - ISO O |
Type de filetage |
UNF | MF-Filetage métrique à pas fin | MF-Filetage métrique à pas fin | MF-Filetage métrique à pas fin |
Type de taraud |
234604 | M2156305 | P2158905 | 21361 |
Filetage |
Trou borgne | |||
Direction de coupe |
Droite | Droite | Droite | |
Longueur arête de coupe Lc (mm) |
25 | 17 | 17 | 30 |
Forme d'entrée |
C | C | C | C |
Profondeur de taraudage |
1.5 x D | 2.5 x D | 3 x D | 1.5 x D |
Arrosage |
Externe | Externe | Externe | |
Taille du filetage Dn |
15.875 | MF 18X1.5 | MF 20X2 | |
Tolérance |
3B | 6HX | 6g | 6H |
Taille du filetage Dn (mm) |
MF 18x1.5 | |||
Conditionnement |
1 | 1 | 1 | |
Taille du filetage DN-P |
UNF 5/8-18 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1.5 | 2 | ||
Nombre de goujures N |
4 | 4 | 4 | 4 |
Diamètre de liaison d1 (mm) |
12 | 16 | ||
Longueur fonctionnelle l1 (mm) |
100 | 110 | 140 | |
Longueur carré d'entraînement l9 (mm) |
12 | 14 | 14 | 15 |
Largeur de serrage WSC (mm) |
9 | 11 | 11 | 12 |
Longueur utile l3 (mm) |
58 | 66 | 66 | 95 |
Diamètre de queue d1 (mm) |
14 | 14 | ||
Longueur totale l1 (mm) |
110 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne | Trou borgne | Trou borgne et trou débouchant | |
