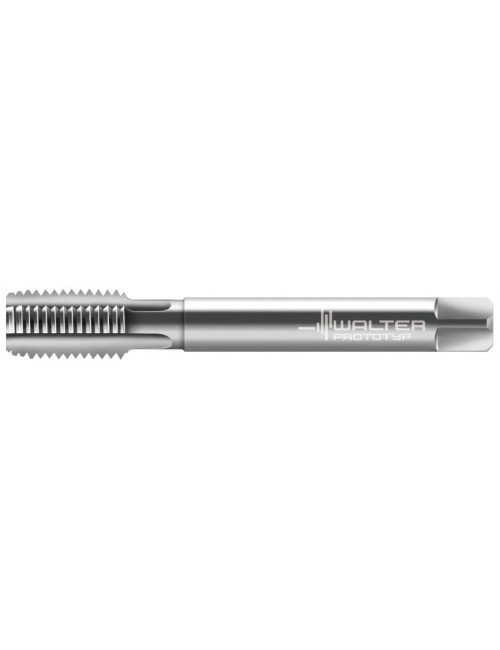

Taraud machine G 3/4-14 NORMAL 24361-G3/4 HSS-E
168,00 €
HT
Référence: 5078838

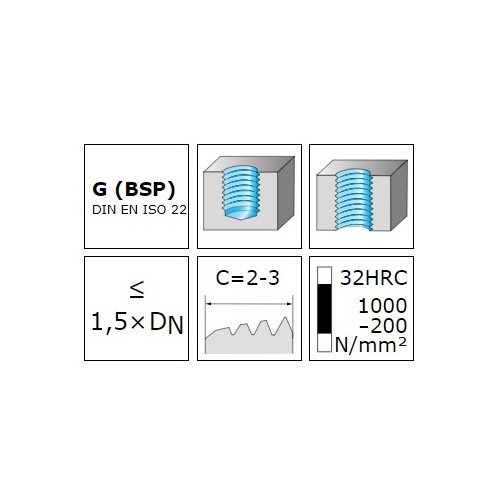

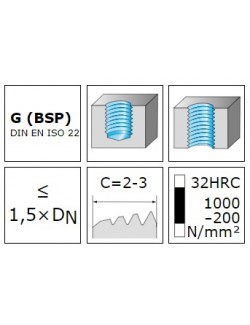

Taraud machine HSS-E - Paradur H - 1.5xD - G-NORMAL - DIN 5156 - Goujure neutre (droite) 0° - Convient pour trous borgnes - Convient pour trous débouchants - G 3-4-14 - P 14
Pour matériaux à copeaux longs et courts
5078838
Fiche technique
- Code EAN
- 4042446033217
- Revêtement
- Sans revêtement
- Application principale
- ISO N
- Application secondaire
- ISO K - ISO O
- Type de filetage
- G
- Type de taraud
- 24361
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 26
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 26.441
- Tolérance
- NORMAL
- Conditionnement
- 1
- Taille du filetage DN-P
- G 3/4-14
- Unité de vente
- PCE
- Nombre de goujures N
- 4
- Diamètre de liaison d1 (mm)
- 20
- Longueur fonctionnelle l1 (mm)
- 140
- Filets par pouce
- 14
- Longueur carré d'entraînement l9 (mm)
- 19
- Largeur de serrage WSC (mm)
- 16
- Longueur utile l3 (mm)
- 77
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne et trou débouchant
Références spécifiques
Quick Compare
Product |
Taraud machine G 3/4-14 NORMAL 24361-G3/4 HSS-E | Taraud machine MF24x1.5 6H 21460-M24X1.5 HSS-E | Taraud machine M20x2.5 6HX 202661-M20 HSS-E-PM | Taraud machine NPT 3/8-18 NORMAL 25467-NPT3/8 HSS-E |
Price |
168,00 € |
159,00 € |
159,00 € |
159,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446033217 | 4042446021276 | 4042446005726 | 4042446034573 |
Revêtement |
Sans revêtement | Sans revêtement | Sans revêtement | Sans revêtement |
Application principale |
ISO N | ISO P - ISO K - ISO N | ISO P - ISO M - ISO S | ISO S |
Application secondaire |
ISO K - ISO O | ISO N | ISO P | |
Type de filetage |
G | MF-Filetage métrique à pas fin | M-Filetage métrique | NPT |
Type de taraud |
24361 | 21460 | 202661 | 25467 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
26 | 26 | 20 | |
Forme d'entrée |
C | C | B | C |
Profondeur de taraudage |
1.5 x D | 1.5 x D | 2 x D | |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
26.441 | MF 24x1.5 | M 20 | 16.812 |
Tolérance |
NORMAL | 6H | 6HX | NORMAL |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
G 3/4-14 | NPT 3/8-18 | ||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1.5 | |||
Nombre de goujures N |
4 | 4 | 4 | 5 |
Diamètre de liaison d1 (mm) |
20 | 18 | 16 | |
Longueur fonctionnelle l1 (mm) |
140 | 140 | 110 | |
Filets par pouce |
14 | 18 | ||
Longueur arête de coupe Lc (mm) |
30 | |||
Longueur carré d'entraînement l9 (mm) |
19 | 17 | 15 | 12 |
Largeur de serrage WSC (mm) |
16 | 14.5 | 12 | 12 |
Longueur utile l3 (mm) |
77 | 93 | 95 | 65 |
Diamètre de queue d1 (mm) |
16 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne et trou débouchant | Trou borgne | Trou débouchant | Trou borgne et trou débouchant |
Pas du filetage P (mm) |
2.5 | |||
Longueur totale l1 (mm) |
140 | |||
