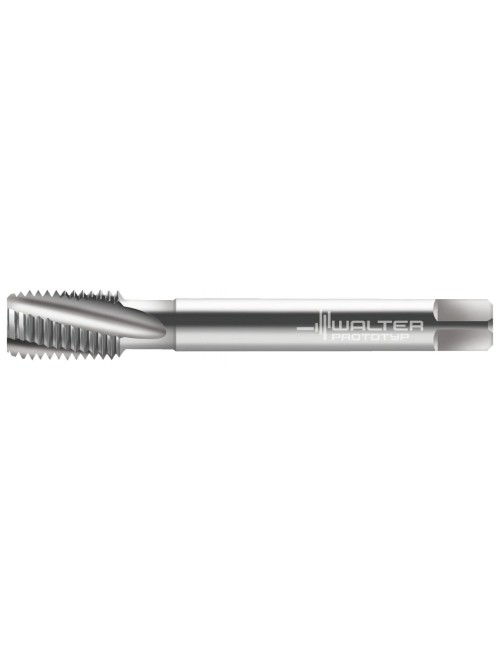

Taraud machine UNF 7/8-14 3B 23450-UNF7/8 HSS-E
170,00 €
HT
Référence: 5078625

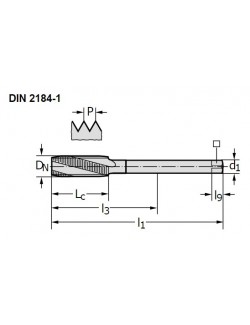

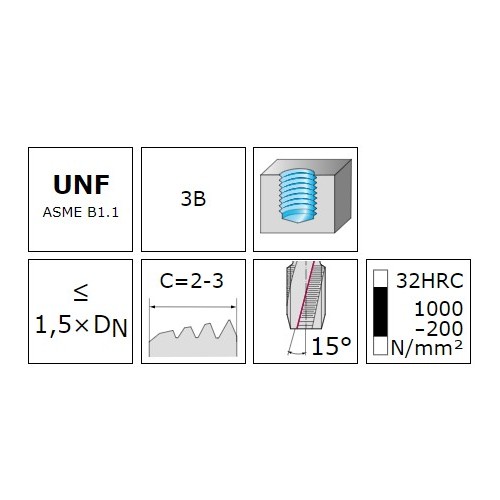

Taraud machine HSS-E - Paradur N - 1.5xD - UNF-3B - DIN 2184-1 - Goujure à droite 15° - Convient pour trous borgnes - UNF 7-8-14 - P 14
Pour matériaux à copeaux longs
5078625
Fiche technique
- Code EAN
- 4042446031015
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO K
- Application secondaire
- ISO N - ISO S
- Type de filetage
- UNF
- Type de taraud
- 23450
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 18
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 22.225
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNF 7/8-14
- Unité de vente
- PCE
- Nombre de goujures N
- 4
- Diamètre de liaison d1 (mm)
- 18
- Longueur fonctionnelle l1 (mm)
- 125
- Longueur carré d'entraînement l9 (mm)
- 17
- Largeur de serrage WSC (mm)
- 14.5
- Longueur utile l3 (mm)
- 78
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine UNF 7/8-14 3B 23450-UNF7/8 HSS-E
|
Taraud machine UNF 5/8-18 3B 234664-UNF5/8 HSS-E-PM
|
Taraud machine M12x1.75 6HX EP2026342-M12 HSS-E-PM
|
Taraud machine M18x2.5 6HX EP2026302-M18 HSS-E-PM
|
Price |
170,00 € |
161,00 € |
161,00 € |
161,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446031015 | 4042446031206 | 4042446246112 | 4042446246006 |
Revêtement |
Sans revêtement | Sans revêtement | THL | THL |
Application principale |
ISO P - ISO K | ISO P - ISO S | ISO P - ISO M- ISO K - ISO N | ISO P - ISO M- ISO K - ISO N |
Application secondaire |
ISO N - ISO S | ISO N | ||
Type de filetage |
UNF | UNF | M-Filetage métrique | M-Filetage métrique |
Type de taraud |
23450 | 234664 | EP2026342 | EP2026302 |
Filetage |
Trou débouchant | Trou débouchant | ||
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
18 | 25 | 23 | 23 |
Forme d'entrée |
C | C | B | B |
Profondeur de taraudage |
1.5 x D | 2 x D | 3.5 x D | 3.5 x D |
Arrosage |
Externe | Externe | Interne | Externe |
Taille du filetage Dn |
22.225 | 15.875 | M 12 | M 18 |
Tolérance |
3B | 3B | 6HX | 6HX |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNF 7/8-14 | UNF 5/8-18 | ||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1.75 | 2.5 | ||
Nombre de goujures N |
4 | 4 | 4 | 4 |
Diamètre de liaison d1 (mm) |
18 | 12 | ||
Longueur fonctionnelle l1 (mm) |
125 | 100 | ||
Longueur carré d'entraînement l9 (mm) |
17 | 12 | 10 | 10 |
Largeur de serrage WSC (mm) |
14.5 | 9 | 7 | 7 |
Longueur utile l3 (mm) |
78 | 83 | 83 | |
Diamètre de queue d1 (mm) |
9 | 14 | ||
Longueur totale l1 (mm) |
110 | 110 | ||
Délai de livraison |
Disponible | Disponible sous 10 jours | Disponible | Disponible |
Type de trou |
Trou borgne | Trou borgne | ||
