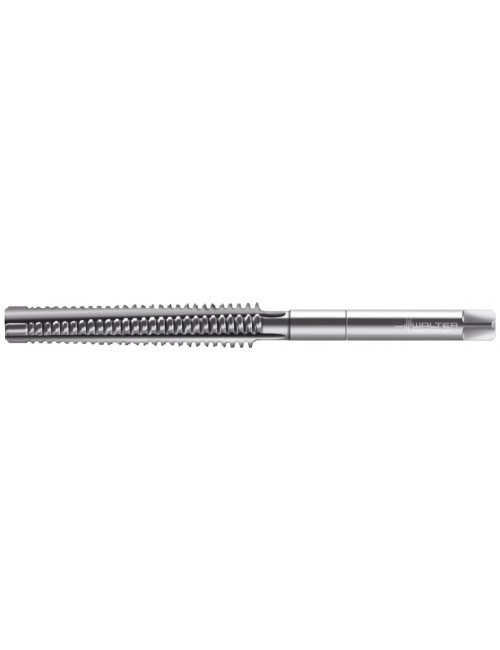

Taraud trapézoïdal Tr 10x3 7H 29100-TR10X3 en HSS-E
519,00 €
HT
Référence: 5079065

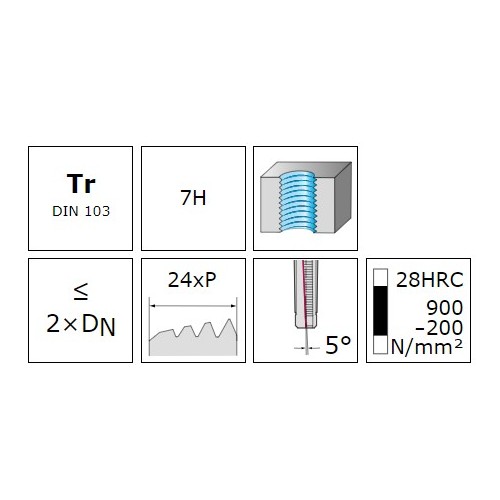

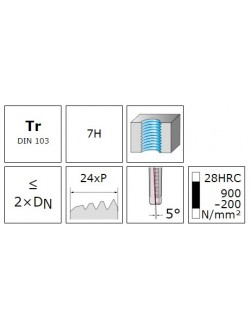

Taraud trapézoïdaux en HSS-E - TMB - 2xD - TR-7H - PWZ-NORM - Goujure à gauche 5° - Convient pour trous débouchants - Tr 10x3 - P 3 mm
hélice à gauche
Pour matériaux à copeaux longs et courts
5079065
Fiche technique
- Code EAN
- 4042446035624
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO K - ISO N
- Application secondaire
- ISO O
- Type de filetage
- Tr
- Type de taraud
- 29100
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 90
- Forme d'entrée
- W-24
- Profondeur de taraudage
- 2 x D
- Arrosage
- Externe
- Taille du filetage Dn
- Tr 10x3
- Tolérance
- 7H
- Conditionnement
- 1
- Unité de vente
- PCE
- Pas du filetage P (mm)
- 3
- Nombre de goujures N
- 3

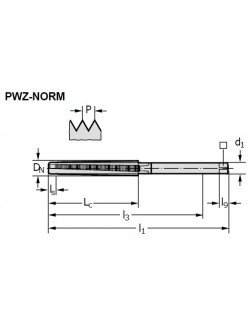

- Diamètre de liaison d1 (mm)
- 7
- Longueur fonctionnelle l1 (mm)
- 145
- Longueur carré d'entraînement l9 (mm)
- 8
- Largeur de serrage WSC (mm)
- 5.5
- Longueur utile l3 (mm)
- 122
- Délai de livraison
- Disponible
- Type de trou
- Trou débouchant
