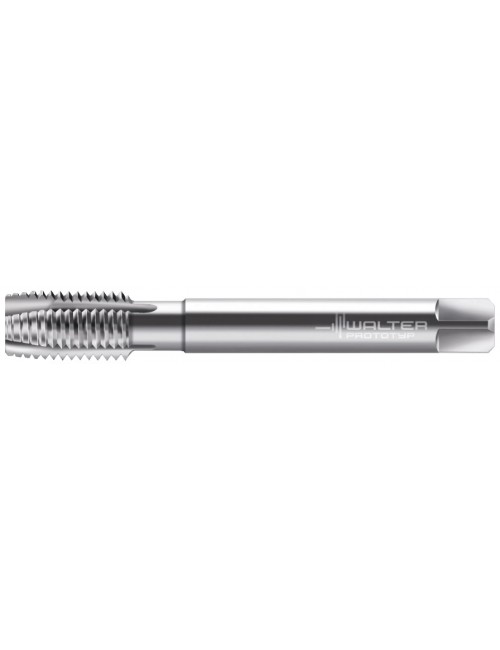

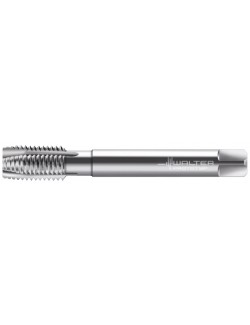

Taraud machine UNEF 11/16-24 P233602-UNEF11/16 HSS-E
122,00 €
HT
Référence: 6149503

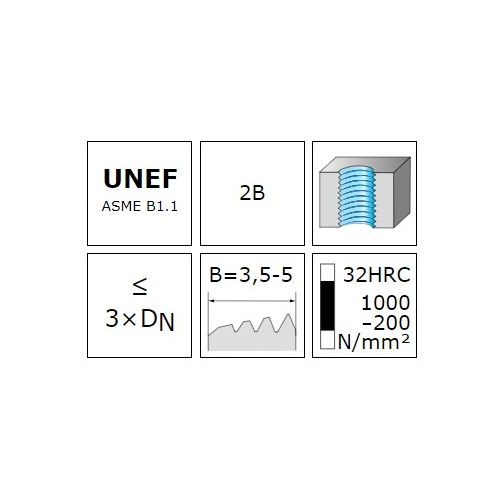

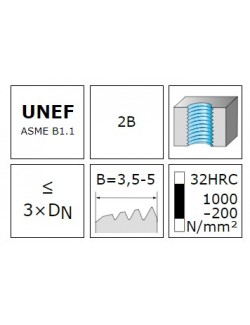

Tarauds machine HSS-E - Prototex Xpert P - 3xD - UNEF/2B - DIN 2184-1 - Convient pour trous débouchants - UNEF 11/16-24 - P 24
Pour matériaux à copeaux longs
6149503
Fiche technique
- Code EAN
- 4042446228477
- Revêtement
- Sans revêtement
- Application principale
- ISO P
- Application secondaire
- ISO N - ISO O
- Type de filetage
- UNEF
- Type de taraud
- P233602
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 24
- Forme d'entrée
- B
- Profondeur de taraudage
- 3 x D
- Arrosage
- Externe
- Tolérance
- 2B
- Taille du filetage Dn (mm)
- 17.463
- Taille du filetage DN-P
- UNEF 11/16-24
- Unité de vente
- PCE
- Nombre de goujures N
- 4
- Longueur carré d'entraînement l9 (mm)
- 14
- Largeur de serrage WSC (mm)
- 11
- Diamètre de queue d1 (mm)
- 14
- Longueur totale l1 (mm)
- 110
- Délai de livraison
- Disponible
- Type de trou
- Trou débouchant
Références spécifiques
Quick Compare
Product |
Taraud machine UNEF 11/16-24 P233602-UNEF11/16 HSS-E
|
Taraud machine MF16x1 6H 21368-M16X1 HSS-E
|
Taraud machine M12x1.75 6HX 20844-M12 HSS-E
|
Taraud machine MF14x1 6HX 212661-M14X1 HSS-E-PM
|
Price |
122,00 € |
113,00 € |
113,00 € |
113,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446228477 | 4042446020644 | 4042446016722 | 4042446018078 |
Revêtement |
Sans revêtement | Sans revêtement | Nitriert + Vaporisie | Sans revêtement |
Application principale |
ISO P | ISO N | ISO M | ISO P - ISO M - ISO S |
Application secondaire |
ISO N - ISO O | ISO K - ISO O | ISO N | |
Type de filetage |
UNEF | MF-Filetage métrique à pas fin | M-Filetage métrique | MF-Filetage métrique à pas fin |
Type de taraud |
P233602 | 21368 | 20844 | 212661 |
Direction de coupe |
Droite | Gauche | Droite | Droite |
Longueur arête de coupe Lc (mm) |
24 | 21 | 16 | |
Forme d'entrée |
B | C | W-18 | B |
Profondeur de taraudage |
3 x D | 1.5 x D | 1 x D | 2 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
MF 16X1 | M 12 | MF 14X1 | |
Tolérance |
2B | 6H | 6HX | 6HX |
Taille du filetage Dn (mm) |
17.463 | |||
Conditionnement |
1 | 1 | 1 | |
Taille du filetage DN-P |
UNEF 11/16-24 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1 | 1 | ||
Nombre de goujures N |
4 | 4 | 5 | 4 |
Diamètre de liaison d1 (mm) |
12 | 9.4 | ||
Longueur fonctionnelle l1 (mm) |
100 | 271 | ||
Longueur arête de coupe Lc (mm) |
42 | |||
Longueur carré d'entraînement l9 (mm) |
14 | 12 | 12 | |
Largeur de serrage WSC (mm) |
11 | 9 | 9 | |
Longueur utile l3 (mm) |
58 | 71 | ||
Diamètre de queue d1 (mm) |
14 | 11 | ||
Longueur totale l1 (mm) |
110 | 100 | ||
Délai de livraison |
Disponible | Disponible | Délai sur demande | Disponible |
Type de trou |
Trou débouchant | Trou borgne et trou débouchant | Trou débouchant | Trou débouchant |
Pas du filetage P (mm) |
1.75 | |||
