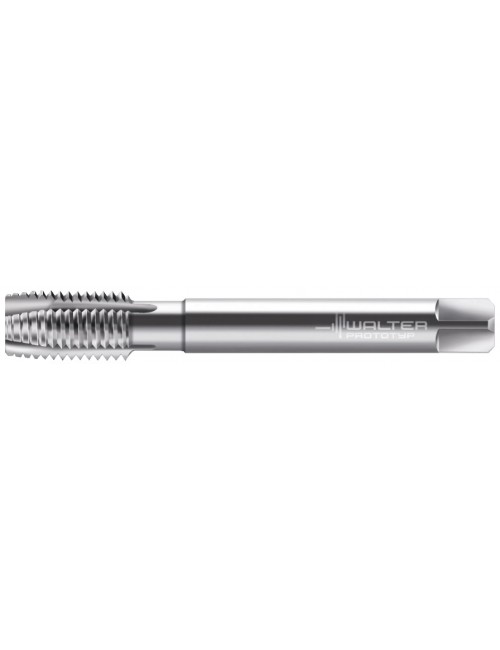

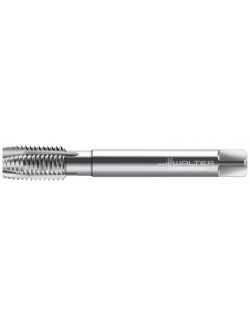

Taraud machine UNEF 7/8-20 P233602-UNEF7/8 HSS-E
163,00 €
HT
Référence: 6149501

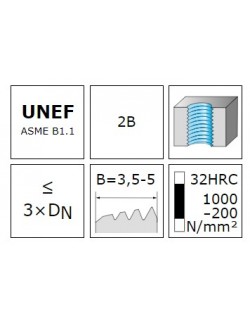

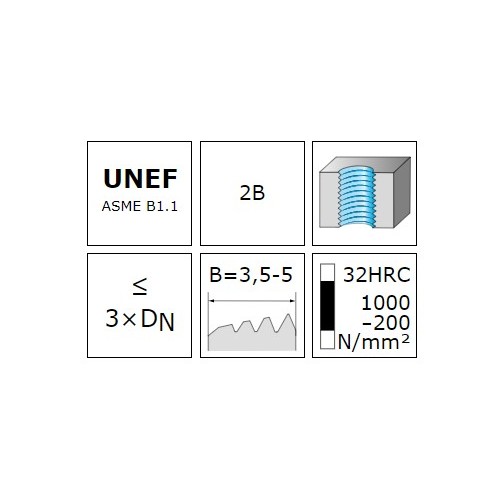

Tarauds machine HSS-E - Prototex Xpert P - 3xD - UNEF/2B - DIN 2184-1 - Convient pour trous débouchants - UNEF 7/8-20 - P 20
Pour matériaux à copeaux longs
6149501
Fiche technique
- Code EAN
- 4042446228453
- Revêtement
- Sans revêtement
- Application principale
- ISO P
- Application secondaire
- ISO N - ISO O
- Type de filetage
- UNEF
- Type de taraud
- P233602
- Direction de coupe
- Droite

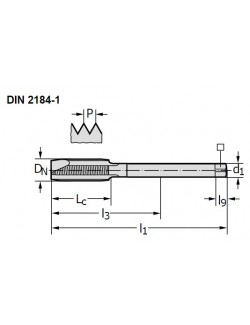

- Longueur arête de coupe Lc (mm)
- 24
- Forme d'entrée
- B
- Profondeur de taraudage
- 3 x D
- Arrosage
- Externe
- Tolérance
- 2B
- Taille du filetage Dn (mm)
- 22.225
- Taille du filetage DN-P
- UNEF 7/8-20
- Unité de vente
- PCE
- Nombre de goujures N
- 4
- Longueur carré d'entraînement l9 (mm)
- 17
- Largeur de serrage WSC (mm)
- 14.5
- Diamètre de queue d1 (mm)
- 18
- Longueur totale l1 (mm)
- 125
- Délai de livraison
- Disponible
- Type de trou
- Trou débouchant
Références spécifiques
Quick Compare
Product |
Taraud machine UNEF 7/8-20 P233602-UNEF7/8 HSS-E | Taraud machine MF18x1.5 6HX M2156305-M18X1.5 HSS-E | Taraud machine MF18x1.5 6G P2158905-M18X1.5 HSS-E | Taraud machine MF20x2 6H 21361-M20X2 HSS-E |
Price |
163,00 € |
154,00 € |
154,00 € |
154,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446228453 | 4042446231279 | 4042446238209 | 4042446019563 |
Revêtement |
Sans revêtement | TIN | TIN | Sans revêtement |
Application principale |
ISO P | ISO M | ISO P | ISO N |
Application secondaire |
ISO N - ISO O | ISO P | ISO N - ISO O | ISO K - ISO O |
Type de filetage |
UNEF | MF-Filetage métrique à pas fin | MF-Filetage métrique à pas fin | MF-Filetage métrique à pas fin |
Type de taraud |
P233602 | M2156305 | P2158905 | 21361 |
Filetage |
Trou borgne | |||
Direction de coupe |
Droite | Droite | Droite | |
Longueur arête de coupe Lc (mm) |
24 | 17 | 17 | 30 |
Forme d'entrée |
B | C | C | C |
Profondeur de taraudage |
3 x D | 2.5 x D | 3 x D | 1.5 x D |
Arrosage |
Externe | Externe | Externe | |
Taille du filetage Dn |
MF 18X1.5 | MF 20X2 | ||
Tolérance |
2B | 6HX | 6g | 6H |
Taille du filetage Dn (mm) |
22.225 | MF 18x1.5 | ||
Conditionnement |
1 | 1 | ||
Taille du filetage DN-P |
UNEF 7/8-20 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1.5 | 2 | ||
Nombre de goujures N |
4 | 4 | 4 | 4 |
Diamètre de liaison d1 (mm) |
16 | |||
Longueur fonctionnelle l1 (mm) |
110 | 140 | ||
Longueur carré d'entraînement l9 (mm) |
17 | 14 | 14 | 15 |
Largeur de serrage WSC (mm) |
14.5 | 11 | 11 | 12 |
Longueur utile l3 (mm) |
66 | 66 | 95 | |
Diamètre de queue d1 (mm) |
18 | 14 | 14 | |
Longueur totale l1 (mm) |
125 | 110 | ||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou débouchant | Trou borgne | Trou borgne et trou débouchant | |
