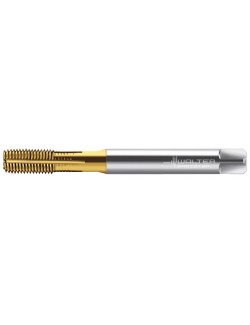

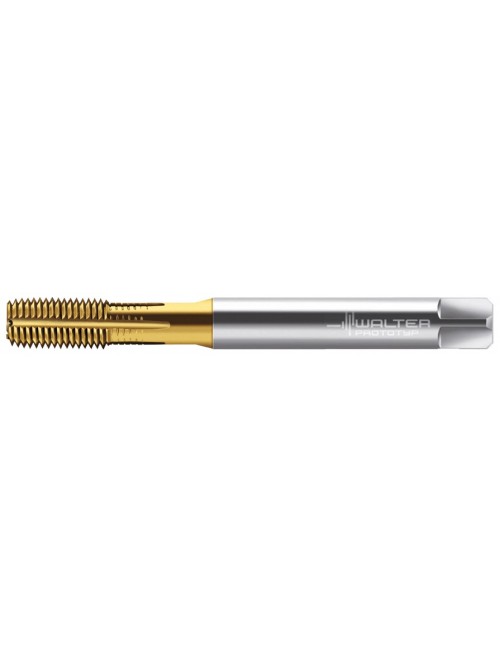

Taraud par déformation UNF 1/4-28 TC420.UNF1/4-C2-WW60AD HSS-E-PMpour machine
111,00 €
HT
Référence: 7625365

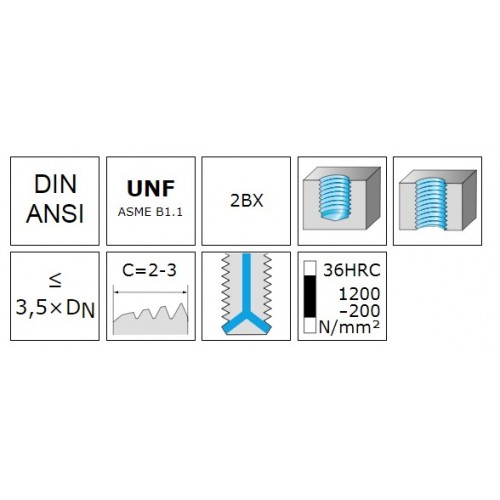

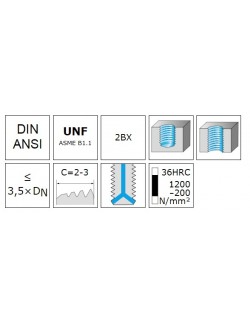

Taraud par déformation HSS-E-PM pour machines TC420 - Supreme - 3.5xD - UNF-2BX - DIN-ANSI - Convient pour trous borgnes - Convient pour trous débouchants - WW60AD - UNF 1/4-28 - P 28
Taraud à refouler universel haute performance
Avec rainures de lubrification
7625365
Fiche technique
- Code EAN
- 4042446300968
- Revêtement
- TIN
- Application principale
- ISO P - ISO N
- Application secondaire
- ISO K- ISO M - ISO S
- Type de filetage
- UNF
- Type de taraud
- TC420
- Longueur arête de coupe Lc (mm)
- 10
- Forme d'entrée
- C
- Profondeur de taraudage
- 3.5 x D
- Arrosage
- Interne
- Tolérance
- 2BX
- Conditionnement
- 1
- Unité de vente
- PCE
- Nombre de goujures N
- 5

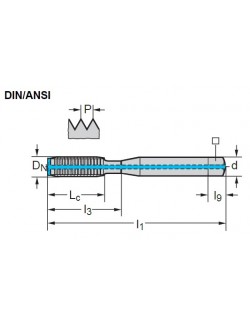

- Diamètre de liaison d1 (mm)
- 6.48
- Longueur fonctionnelle l1 (mm)
- 80
- Longueur carré d'entraînement l9 (mm)
- 7.95
- Largeur de serrage WSC (mm)
- 4.85
- Longueur utile l3 (mm)
- 30
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne et débouchant
