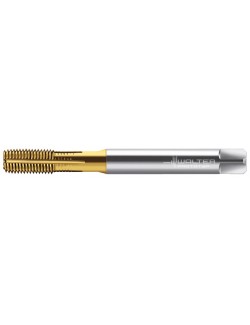

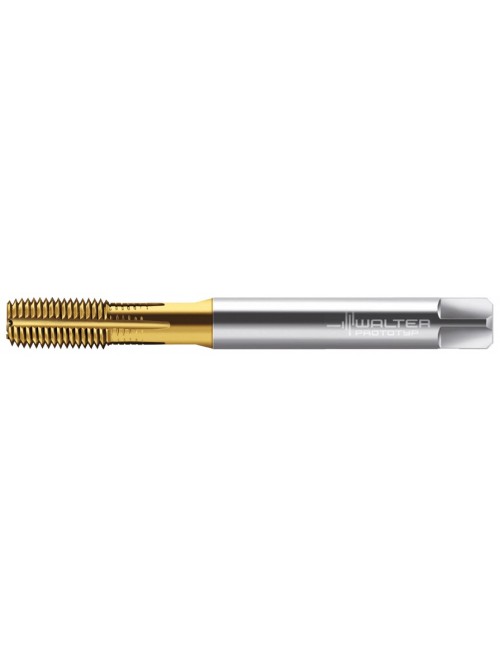

Taraud par déformation UNF 5/16-24 TC420.UNF5/16-C2-WW60AD HSS-E-PMpour machine
138,00 €
HT
Référence: 7625366

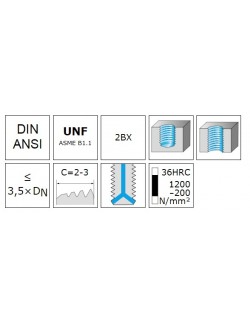

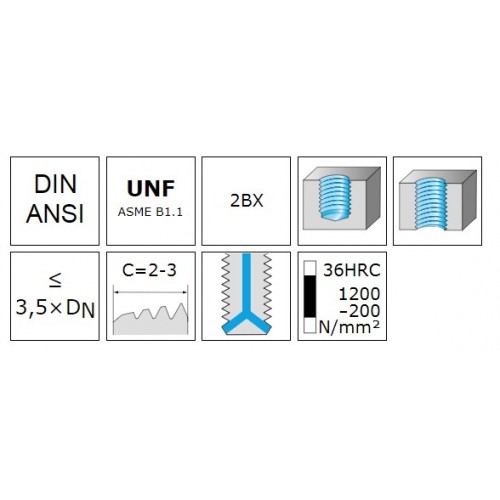

Taraud par déformation HSS-E-PM pour machines TC420 - Supreme - 3.5xD - UNF-2BX - DIN-ANSI - Convient pour trous borgnes - Convient pour trous débouchants - WW60AD - UNF 5/16-24 - P 24
Taraud à refouler universel haute performance
Avec rainures de lubrification
7625366
Fiche technique
- Code EAN
- 4042446300975
- Revêtement
- TIN
- Application principale
- ISO P - ISO N
- Application secondaire
- ISO K- ISO M - ISO S
- Type de filetage
- UNF
- Type de taraud
- TC420
- Longueur arête de coupe Lc (mm)
- 12
- Forme d'entrée
- C
- Profondeur de taraudage
- 3.5 x D
- Arrosage
- Interne
- Tolérance
- 2BX
- Conditionnement
- 1
- Unité de vente
- PCE
- Nombre de goujures N
- 5

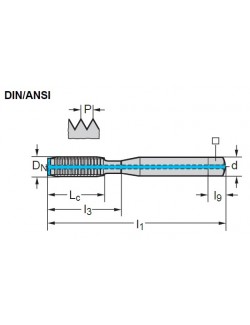

- Diamètre de liaison d1 (mm)
- 8.08
- Longueur fonctionnelle l1 (mm)
- 90
- Longueur carré d'entraînement l9 (mm)
- 9.65
- Largeur de serrage WSC (mm)
- 6.05
- Longueur utile l3 (mm)
- 35
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne et débouchant
Références spécifiques
Quick Compare
Product |
Taraud par déformation UNF 5/16-24 TC420.UNF5/16-C2-WW60AD HSS-E-PMpour machine
|
Taraud machine M12x1.75 6HX TC120-M12-L0-WW60AG HSS-E-PM
|
Taraud machine M12x1.75 6HX TC122-M12-L0-WW60BC HSS-E-PM
|
Taraud machine M12x1.75 6HX TC121-M12-L0-WW60RG HSS-E (-PM)
|
Price |
138,00 € |
129,00 € |
129,00 € |
129,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446300975 | 4042446283070 | 4042446283377 | 4042446280390 |
Revêtement |
TIN | TiN-vaporisiert | TICN | TiAlN |
Application principale |
ISO P - ISO N | ISO P | ISO P | ISO P |
Application secondaire |
ISO K- ISO M - ISO S | ISO N | ISO K | ISO M - ISO K - ISO N |
Type de filetage |
UNF | M-Filetage métrique | M-Filetage métrique | M-Filetage métrique |
Type de taraud |
TC420 | TC120 | TC122 | TC121 |
Longueur arête de coupe Lc (mm) |
12 | 39.5 | 23 | 16 |
Forme d'entrée |
C | C | C | C |
Profondeur de taraudage |
3.5 x D | 3 x D | 1.5 x D | 2.5 x D |
Arrosage |
Interne | Externe | Externe | Externe |
Taille du filetage Dn |
M 12 | M 12 | M 12 | |
Tolérance |
2BX | 6HX | 6HX | 6HX |
Conditionnement |
1 | PCE | PCE | PCE |
Unité de vente |
PCE | 1 | 1 | 1 |
Pas du filetage P (mm) |
1.75 | 1.75 | 1.75 | |
Nombre de goujures N |
5 | 4 | 4 | 4 |
Diamètre de liaison d1 (mm) |
8.08 | 9 | 9 | 9 |
Longueur fonctionnelle l1 (mm) |
90 | 110 | 110 | 110 |
Longueur carré d'entraînement l9 (mm) |
9.65 | 10 | 10 | 10 |
Largeur de serrage WSC (mm) |
6.05 | 7 | 7 | 7 |
Longueur utile l3 (mm) |
35 | 83 | 83 | 83 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne et débouchant | Trou borgne | Trou borgne | Trou borgne |
