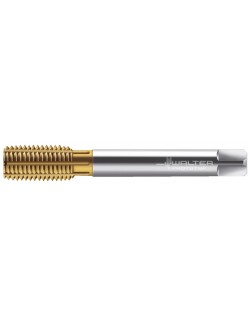

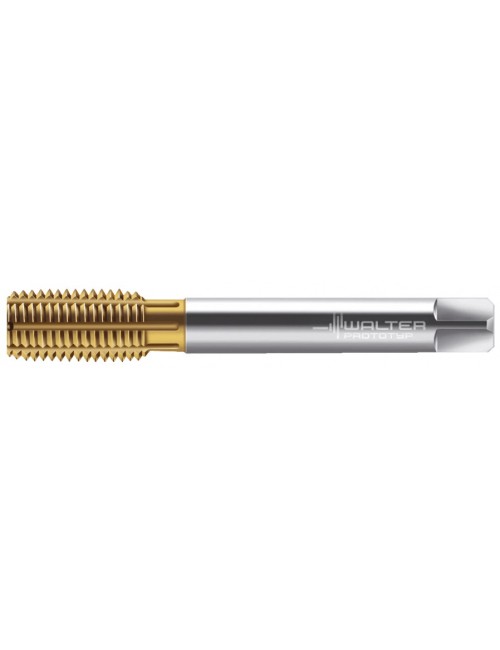

Taraud par déformation UNF 9/16-18 TC420.UNF9/16-L2-WW60AD HSS-E-PMpour machine
221,00 €
HT
Référence: 7732961
Taraud par déformation HSS-E-PM pour machines TC420 - Supreme - 3.5xD - UNF-2BX - DIN-ANSI - Convient pour trous borgnes - Convient pour trous débouchants - WW60AD - UNF 9/16-18 - P 18
Taraud à refouler universel haute performance
Avec rainures de lubrification
7732961
Fiche technique
- Code EAN
- 4042446302894
- Revêtement
- TIN
- Application principale
- ISO P - ISO N
- Application secondaire
- ISO K- ISO M - ISO S
- Type de filetage
- UNF
- Type de taraud
- TC420
- Longueur arête de coupe Lc (mm)
- 15
- Forme d'entrée
- C
- Profondeur de taraudage
- 3.5 x D
- Arrosage
- Interne
- Tolérance
- 2BX
- Conditionnement
- 1
- Unité de vente
- PCE
- Nombre de goujures N
- 6

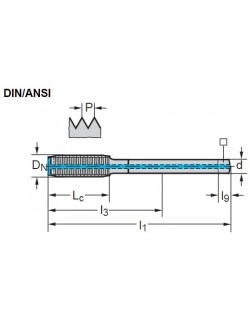

- Diamètre de liaison d1 (mm)
- 10.9
- Longueur fonctionnelle l1 (mm)
- 100
- Longueur carré d'entraînement l9 (mm)
- 12.7
- Largeur de serrage WSC (mm)
- 8.18
- Longueur utile l3 (mm)
- 70.3
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne et débouchant
Références spécifiques
Quick Compare
Product |
Taraud par déformation UNF 9/16-18 TC420.UNF9/16-L2-WW60AD HSS-E-PMpour machine | Taraud par déformation MF16x1.5 6HX TC430-M16X1.5-L6-WW60AD HSS-E-PMpour machine | Taraud par déformation MF12x1.5 6HX TC420-M12X1.5-L2-WW60BA HSS-E-PMpour machine | Taraud par déformation MF12x1 6HX TC420-M12X1-L2-WW60BA HSS-E-PMpour machine |
Price |
221,00 € |
213,00 € |
213,00 € |
213,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446302894 | 4042446291242 | 4042446289133 | 4042446289126 |
Revêtement |
TIN | TIN | TICN | TICN |
Application principale |
ISO P - ISO N | ISO P | ISO P - ISO M - ISO N | ISO P - ISO M - ISO N |
Application secondaire |
ISO K- ISO M - ISO S | ISO M - ISO K - ISO N | ISO K - ISO S | ISO K - ISO S |
Type de filetage |
UNF | MF-Filetage métrique à pas fin | MF-Filetage métrique à pas fin | MF-Filetage métrique à pas fin |
Type de taraud |
TC420 | TC430 | TC420 | TC420 |
Longueur arête de coupe Lc (mm) |
15 | 15 | 13 | 13 |
Forme d'entrée |
C | C | C | C |
Profondeur de taraudage |
3.5 x D | 3.5 x D | 3.5 x D | 3.5 x D |
Arrosage |
Interne | Externe | Interne | Interne |
Taille du filetage Dn |
MF 16X1.5 | |||
Tolérance |
2BX | 6HX | 6HX | 6HX |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1.5 | 1.5 | 1 | |
Nombre de goujures N |
6 | 8 | 6 | 6 |
Diamètre de liaison d1 (mm) |
10.9 | 12 | 9 | 9 |
Longueur fonctionnelle l1 (mm) |
100 | 100 | 100 | 100 |
Longueur carré d'entraînement l9 (mm) |
12.7 | 12 | 10 | 10 |
Largeur de serrage WSC (mm) |
8.18 | 9 | 7 | 7 |
Longueur utile l3 (mm) |
70.3 | 58 | 73 | 73 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne et débouchant | Trou borgne et débouchant | Trou borgne et débouchant | Trou borgne et débouchant |
