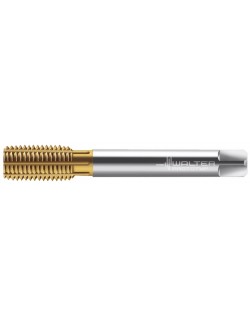

Taraud par déformation UNC 7/8-9 TC410.UNC7/8-L6-WY80AD HSS-E pour machine
237,00 €
HT
Référence: 7567813

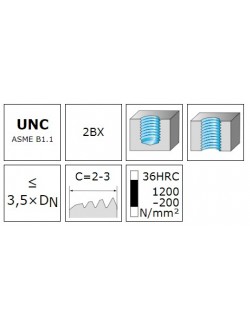

Taraud par déformation HSS-E pour machines TC410 - Advance - 3.5xD - UNC-2BX - DIN-ANSI - Convient pour trous borgnes - Convient pour trous débouchants - WY80AD - UNC 7/8-9 - P 9
Taraud à refouler universel
Avec rainures de lubrification
7567813
Fiche technique
- Code EAN
- 4042446297893
- Revêtement
- TIN
- Application principale
- ISO P - ISO M - ISO N
- Application secondaire
- ISO K - ISO S
- Type de filetage
- UNC
- Type de taraud
- TC410
- Longueur arête de coupe Lc (mm)
- 30
- Forme d'entrée
- C
- Profondeur de taraudage
- 3.5 x D
- Arrosage
- Externe
- Tolérance
- 2BX
- Conditionnement
- 1
- Unité de vente
- PCE
- Nombre de goujures N
- 7

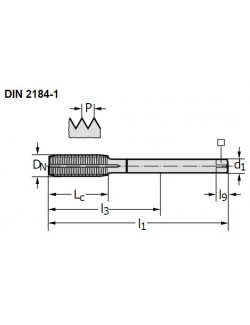

- Diamètre de liaison d1 (mm)
- 17.7
- Longueur fonctionnelle l1 (mm)
- 140
- Longueur carré d'entraînement l9 (mm)
- 19.05
- Largeur de serrage WSC (mm)
- 13.28
- Longueur utile l3 (mm)
- 91
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne et débouchant
Références spécifiques
Quick Compare
Product |
Taraud par déformation UNC 7/8-9 TC410.UNC7/8-L6-WY80AD HSS-E pour machine
|
Taraud machine M5x0.8 6H 8041006-M5
|
Taraud machine à refouler M3x0.5 6HX TC470-M3-C0-WG20EL en carbure monobloc
|
Taraud machine MF16x1.5 6HX EP2126342-M16X1.5 HSS-E-PM
|
Price |
237,00 € |
228,00 € |
228,00 € |
228,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446297893 | 4042446043377 | 4042446302511 | 4042446246402 |
Revêtement |
TIN | TICN | AlCrN | THL |
Application principale |
ISO P - ISO M - ISO N | ISO K - ISO N | ISO P | ISO P - ISO M- ISO K - ISO N |
Application secondaire |
ISO K - ISO S | ISO O | ISO K - ISO N | |
Type de filetage |
UNC | M-Filetage métrique | M-Filetage métrique | MF-Filetage métrique à pas fin |
Type de taraud |
TC410 | 8041006 | TC470 | EP2126342 |
Filetage |
Trou débouchant | |||
Direction de coupe |
Droite | Droite | ||
Longueur arête de coupe Lc (mm) |
30 | 10 | 20 | |
Forme d'entrée |
C | C | C | B |
Profondeur de taraudage |
3.5 x D | 1.5 x D | 3 x D | 3.5 x D |
Arrosage |
Externe | Externe | Externe | Interne |
Taille du filetage Dn |
M 5 | M 3 | MF 16X1.5 | |
Tolérance |
2BX | 6H | 6HX | 6HX |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
0.8 | 0.5 | 1.5 | |
Nombre de goujures N |
7 | 3 | 4 | 4 |
Diamètre de liaison d1 (mm) |
17.7 | 6 | 3.5 | |
Longueur fonctionnelle l1 (mm) |
140 | 70 | 56 | 110 |
Longueur carré d'entraînement l9 (mm) |
19.05 | 8 | 6 | 12 |
Largeur de serrage WSC (mm) |
13.28 | 2.7 | 9 | |
Longueur utile l3 (mm) |
91 | 16 | 10 | 68 |
Diamètre de queue d1 (mm) |
12 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne et débouchant | Trou borgne | Trou borgne et débouchant | |
Longueur arête de coupe Lc (mm) |
16 | |||
