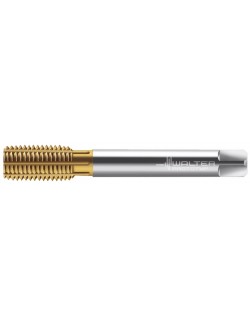

Taraud par déformation UNF 7/8-14 TC410.UNF7/8-L6-WY80AD HSS-E pour machine
261,00 €
HT
Référence: 7427660

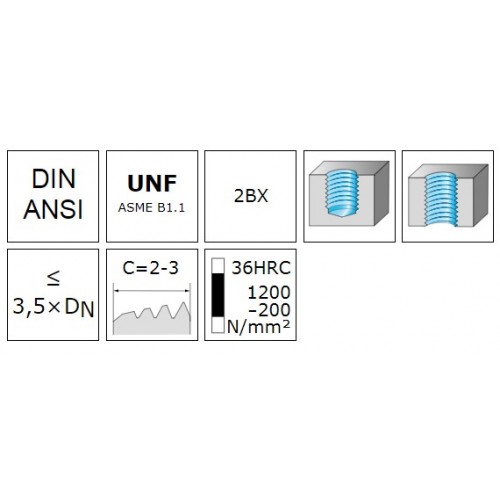

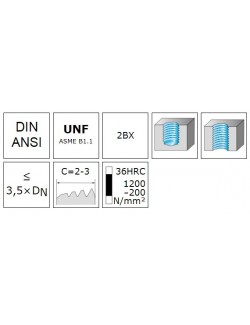

Taraud par déformation HSS-E pour machines TC410 - Advance - 3.5xD - UNF-2BX - DIN-ANSI - Convient pour trous borgnes - Convient pour trous débouchants - WY80AD - UNF 7/8-14 - P 14
Taraud à refouler universel
Avec rainures de lubrification
7427660
Fiche technique
- Code EAN
- 4042446290986
- Revêtement
- TIN
- Application principale
- ISO P - ISO M - ISO N
- Application secondaire
- ISO K - ISO S
- Type de filetage
- UNF
- Type de taraud
- TC410
- Longueur arête de coupe Lc (mm)
- 32
- Forme d'entrée
- C
- Profondeur de taraudage
- 3.5 x D
- Arrosage
- Externe
- Tolérance
- 2BX
- Conditionnement
- 1
- Unité de vente
- PCE
- Nombre de goujures N
- 7

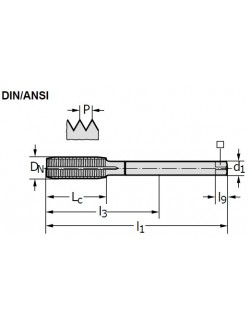

- Diamètre de liaison d1 (mm)
- 17.7
- Longueur fonctionnelle l1 (mm)
- 125
- Longueur carré d'entraînement l9 (mm)
- 19.05
- Largeur de serrage WSC (mm)
- 13.28
- Longueur utile l3 (mm)
- 76
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne et débouchant
Références spécifiques
Quick Compare
Product |
Taraud par déformation UNF 7/8-14 TC410.UNF7/8-L6-WY80AD HSS-E pour machine
|
Taraud machine G 3/4-14 P2456905-G3/4 HSS-E
|
Taraud par déformation M16x2 6HX TC430-M16-L2-WW60AD HSS-E-PMpour machine
|
Taraud machine M30x3.5 6H P20360-M30 HSS-E
|
Price |
261,00 € |
252,00 € |
252,00 € |
253,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446290986 | 4042446239343 | 4042446291327 | 4042446225773 |
Revêtement |
TIN | TIN | TIN | Sans revêtement |
Application principale |
ISO P - ISO M - ISO N | ISO P | ISO P | ISO P |
Application secondaire |
ISO K - ISO S | ISO N - ISO O | ISO M - ISO K - ISO N | ISO N - ISO O |
Type de filetage |
UNF | G | M-Filetage métrique | M-Filetage métrique |
Type de taraud |
TC410 | P2456905 | TC430 | P20360 |
Direction de coupe |
Droite | Droite | ||
Longueur arête de coupe Lc (mm) |
32 | 20 | 20 | 42 |
Forme d'entrée |
C | C | C | B |
Profondeur de taraudage |
3.5 x D | 3 x D | 3.5 x D | 3 x D |
Arrosage |
Externe | Externe | Interne | Externe |
Taille du filetage Dn |
M 16 | |||
Tolérance |
2BX | NORMAL | 6HX | 6H |
Taille du filetage Dn (mm) |
26.441 | 3.5 | ||
Conditionnement |
1 | 1 | ||
Taille du filetage DN-P |
G 3/4-14 | M 30 | ||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
2 | 3.5 | ||
Nombre de goujures N |
7 | 5 | 8 | 4 |
Diamètre de liaison d1 (mm) |
17.7 | 20 | 12 | |
Longueur fonctionnelle l1 (mm) |
125 | 140 | 110 | |
Filets par pouce |
14 | |||
Longueur carré d'entraînement l9 (mm) |
19.05 | 19 | 12 | |
Largeur de serrage WSC (mm) |
13.28 | 16 | 9 | 18 |
Longueur utile l3 (mm) |
76 | 77 | 68 | 115 |
Diamètre de queue d1 (mm) |
22 | |||
Longueur totale l1 (mm) |
180 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne et débouchant | Trou borgne | Trou borgne et débouchant | Trou débouchant |
