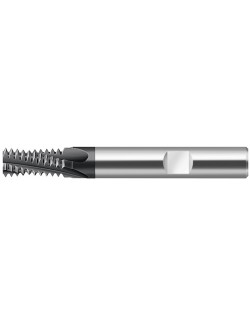

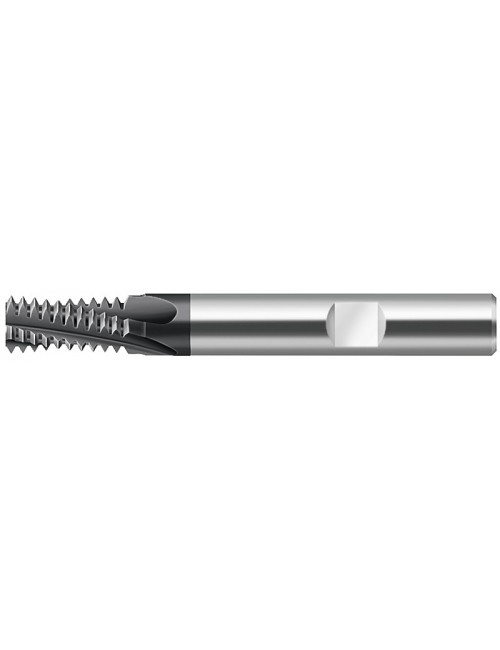

Fraise à fileter G 1/2-14x TC610-G1/2-W1-WJ30RC monobloc
685,00 €
HT
Référence: 6580457

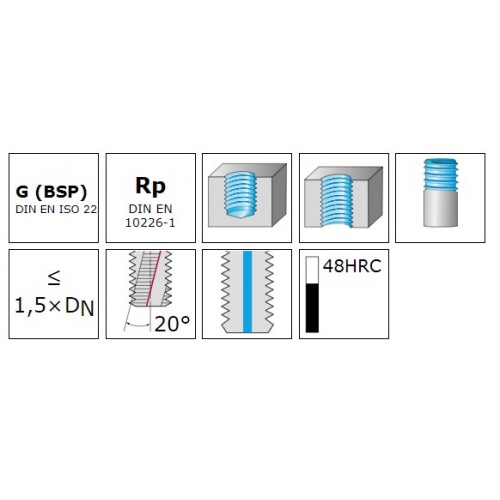

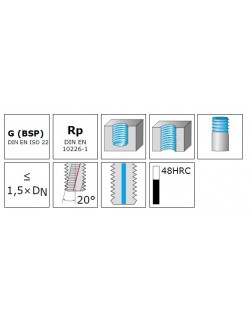

Fraise à fileter monobloc TC610 - Supreme - VP55 - WJ30RC - 1.5xD - Queue DIN 6535 HB - code de type de sortie de liqu: sortie axiale concentrique - filets par pouce 14 - Dc 16 mm
6580457
Fiche technique
- Code EAN
- 4042446257743
- Revêtement
- AlTiN
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO O
- Type de filetage
- Filetage interne et filetage externe
- Type de fraise
- Fraise à fileter
- Filetage
- G 1/2-14
- Direction de coupe
- Droite
- Diamètre de coupe (mm)
- 16.00
- Taille du filetage Dn
- G 1/2-14
- Profondeur de filetage
- 1.5 x D
- Conditionnement
- 1
- Unité de vente
- PCE

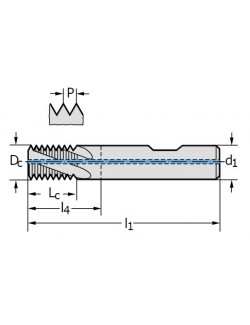

- Diamètre de coupe Dc (mm)
- 16
- Longueur fonctionnelle l4 (mm)
- 44
- Longueur totale l1 (mm)
- 96
- Délai de livraison
- Disponible
- Nombre de dents Z
- 6
- Type de filet
- G
- Pas du filetage P
- 14 filets par pouce
- Longueur arête de coupe Lc (mm)
- 32.7
- Diamètre de liaison d1 (mm)
- 16
Références spécifiques
Quick Compare
Product |
Fraise à fileter G 1/2-14x TC610-G1/2-W1-WJ30RC monobloc | Fraise à fileter UNC 7/8-9 TC620-UNC7/8-A1D-WB10TJ à plusieurs rangées | Fraise à fileter UNC 7/8-9x TC610-UNC7/8-W1-WJ30RC monobloc | Fraise à fileter UNC 7/8-9x TC611-UNC7/8-W1-WJ30RC monobloc |
Price |
685,00 € |
683,00 € |
689,00 € |
689,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446257743 | 4042446306816 | 4042446257453 | 4042446257569 |
Revêtement |
AlTiN | AlTiN | AlTiN | |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S |
Application secondaire |
ISO O | ISO O | ISO O | ISO O |
Type de filetage |
Filetage interne et filetage externe | Filetage intérieur | Filetage intérieur | Filetage intérieur |
Type de fraise |
Fraise à fileter | Fraise à fileter plusieurs rangées | Fraise à fileter | Fraise à fileter |
Filetage |
G 1/2-14 | UNC 7/8-9 | UNC 7/8-9 | UNC 7/8-9 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Diamètre de coupe (mm) |
16.00 | 18.00 | 16.00 | 16.00 |
Taille du filetage Dn |
G 1/2-14 | UNC 7/8-9 | UNC 7/8-9 | UNC 7/8-9 |
Profondeur de filetage |
1.5 x D | 2 x D | 1.5 x D | 2 x D |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
9 | |||
Diamètre de coupe Dc (mm) |
16 | 18 | 16 | 16 |
Longueur fonctionnelle l21 (mm) |
5.64 | |||
Diamètre de queue d1 (mm) |
18 | |||
Longueur fonctionnelle l4 (mm) |
44 | 67 | 50 | 60 |
Longueur totale l1 (mm) |
96 | 115 | 98 | 108 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
6 | 5 | 5 | 5 |
Type de filet |
G | UNC / UNF | UNC / UNF | UNC / UNF |
Pas du filetage P |
14 filets par pouce | 9 filets par pouce | 9 filets par pouce | |
Longueur arête de coupe Lc (mm) |
32.7 | 45.2 | 33 | 45.2 |
Diamètre de liaison d1 (mm) |
16 | 16 | 16 | |
