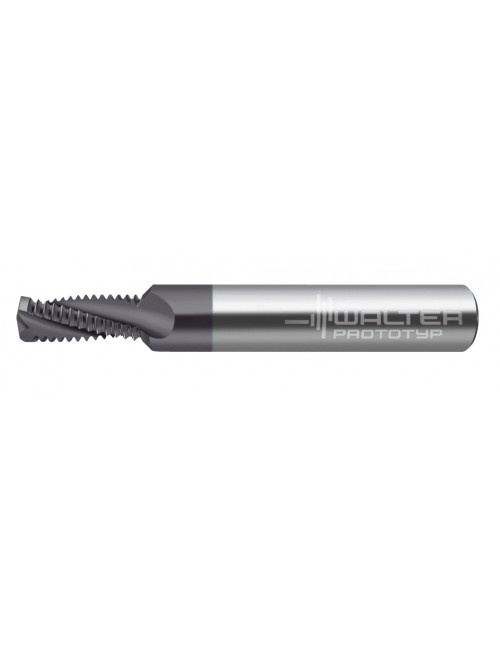

Fraise à percer-fileter M6x1 H5075011-M6 en carbure monobloc
606,00 €
HT
Référence: 5910479

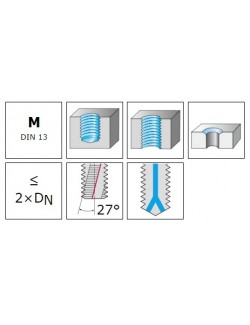

Fraise à percer-fileter en carbure monobloc - TMD - M - NHC -2xD - Queue DIN 6535 HA - code de type de sortie de liqu: sortie axiale inclinée - P 1mm - Dc 5mm - angle d'hélice de goujure 27°
5910479
Fiche technique
- Code EAN
- 4042446199029
- Application principale
- ISO N
- Type de filetage
- Filetage intérieur
- Type de fraise
- Fraise à percer-fileter
- Direction de coupe
- Droite
- Diamètre de coupe (mm)
- 5.00
- Unité de vente
- PCE
- Conditionnement
- 1

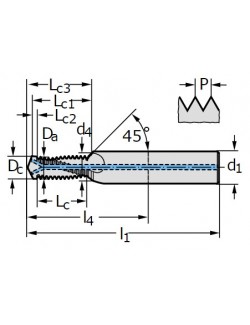

- Pas du filetage P (mm)
- 1
- Diamètre de coupe Da (mm)
- 4.75
- Diamètre de coupe Dc (mm)
- 5
- Diamètre de bride d4 (mm)
- 6.3
- Longueur totale l1 (mm)
- 26
- Longueur max. en porte-à-faux l4 (mm)
- 1
- Longueur utile Lc3 (mm)
- 14.7
- Longueur diamètre de queue Lc1 (mm)
- 13.8
- Longueur diamètre de queue Lc2 (mm)
- 11
- Délai de livraison
- Disponible
- Nombre de dents Z
- 3
- Type de filet
- M-Filetage métrique
- Prodondeur de filetage
- 2 x D
- Longueur arête de coupe Lc (mm)
- 11
Références spécifiques
Quick Compare
Product |
Fraise à percer-fileter M6x1 H5075011-M6 en carbure monobloc
|
Fraise à fileter M12x1.75 H5055116-M12 monobloc
|
Fraise à fileter M20x2.5 TC620-M20-A1D-WB10TJ à plusieurs rangées
|
Fraise à fileter UNC 3/4-10 TC620-UNC3/4-A1D-WB10TJ à plusieurs rangées
|
Price |
606,00 € |
600,00 € |
603,00 € |
603,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446199029 | 4042446201432 | 4042446300654 | 4042446300746 |
Revêtement |
TICN | AlTiN | AlTiN | |
Application principale |
ISO N | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S |
Application secondaire |
ISO O | ISO O | ISO O | |
Type de filetage |
Filetage intérieur | Filetage intérieur | Filetage intérieur | Filetage intérieur |
Type de fraise |
Fraise à percer-fileter | Fraise à fileter | Fraise à fileter plusieurs rangées | Fraise à fileter plusieurs rangées |
Filetage |
M12 | M20 | UNC 3/4-10 | |
Direction de coupe |
Droite | Droite | Droite | Droite |
Diamètre de coupe (mm) |
5.00 | 9.90 | 16.40 | 15.50 |
Taille du filetage Dn |
M 12 | M 20 | UNC 3/4-10 | |
Profondeur de filetage |
2 x D | 2 x D | 2 x D | |
Unité de vente |
PCE | |||
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | |
Pas du filetage P (mm) |
1 | 1.75 | 2.5 | |
Diamètre de coupe Da (mm) |
4.75 | |||
Diamètre de coupe Dc (mm) |
5 | 9.9 | 16.4 | 15.5 |
Longueur fonctionnelle l21 (mm) |
5 | 5.08 | ||
Diamètre de bride d4 (mm) |
6.3 | |||
Diamètre de queue d1 (mm) |
14 | 18 | 16 | |
Longueur fonctionnelle l4 (mm) |
38 | 58 | 56 | |
Longueur totale l1 (mm) |
26 | 38 | 106 | 104 |
Longueur max. en porte-à-faux l4 (mm) |
1 | |||
Longueur utile Lc3 (mm) |
14.7 | |||
Longueur diamètre de queue Lc1 (mm) |
13.8 | |||
Longueur diamètre de queue Lc2 (mm) |
11 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
3 | 4 | 5 | 5 |
Type de filet |
M-Filetage métrique | M-Filetage métrique | M-Filetage métrique | UNC / UNF |
Prodondeur de filetage |
2 x D | |||
Pas du filetage P |
10 Filets par pouce | |||
Longueur arête de coupe Lc (mm) |
11 | 24.5 | 40 | 38.1 |
