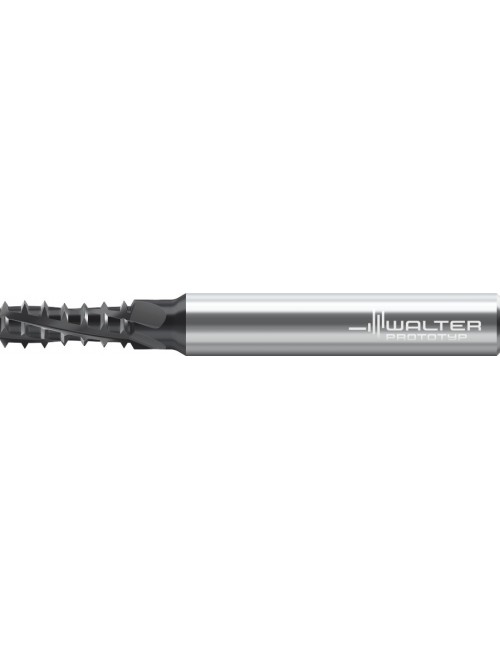

Fraise à fileter UNC 1/4-20 TC620-UNC1/4-A1D-WB10TJ à plusieurs rangées
213,00 €
HT
Référence: 7611457

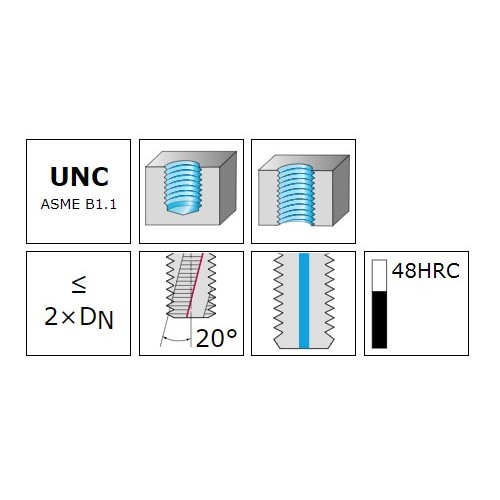

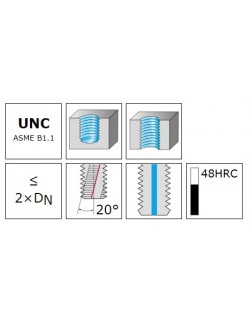

Fraise à fileter à plusieurs rangées TC620 - Supreme - Queue DIN 6535 HA - métrique - WB10TJ - 2xD - angle d'hélice de goujure 20° - UNC 1/4-20 - Dc 4.7 mm
Pour des vitesses de coupe élevées et de grandes avances par dent
7611457
Fiche technique
- Code EAN
- 4042446300692
- Revêtement
- AlTiN
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO O
- Type de filetage
- Filetage intérieur
- Type de fraise
- Fraise à fileter plusieurs rangées
- Filetage
- UNC 1/4-20
- Direction de coupe
- Droite
- Diamètre de coupe (mm)
- 4.70
- Taille du filetage Dn
- UNC 1/4-20
- Profondeur de filetage
- 2 x D
- Conditionnement
- 1
- Unité de vente
- PCE

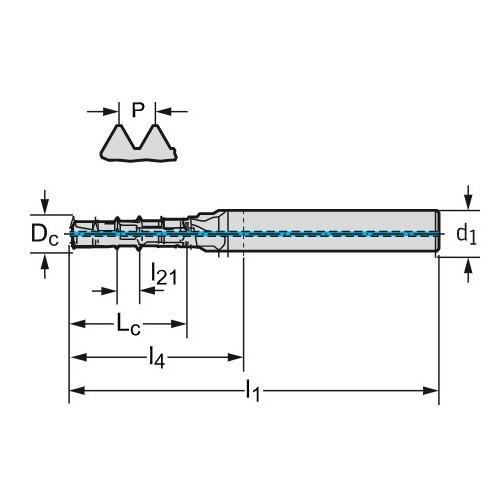

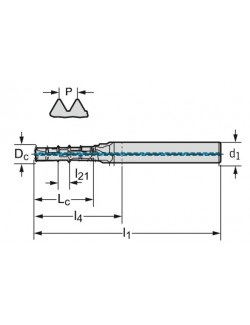

- Diamètre de coupe Dc (mm)
- 4.7
- Longueur fonctionnelle l21 (mm)
- 2.54
- Diamètre de queue d1 (mm)
- 6
- Longueur fonctionnelle l4 (mm)
- 21
- Longueur totale l1 (mm)
- 57
- Délai de livraison
- Disponible
- Nombre de dents Z
- 3
- Type de filet
- UNC / UNF
- Pas du filetage P
- 20 Filets par pouce
- Longueur arête de coupe Lc (mm)
- 12.7
Références spécifiques
Quick Compare
Product |
Fraise à fileter UNC 1/4-20 TC620-UNC1/4-A1D-WB10TJ à plusieurs rangées | Fraise à fileter orbitale M2x0.4 H5083008-M2 en carbure monobloc | Fraise à fileter M5x0.8 TC620-M5-A1E-WB10TJ à plusieurs rangées | Fraise à fileter MJ4x0.7 H5036006-MJ4 monobloc |
Price |
213,00 € |
206,00 € |
207,00 € |
213,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446300692 | 4042446195038 | 4042446300760 | 4042446137083 |
Revêtement |
AlTiN | TAX | AlTiN | TICN |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO K - ISO H | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO S |
Application secondaire |
ISO O | ISO S - ISO O | ISO O | ISO N - ISO O |
Type de filetage |
Filetage intérieur | Filetage intérieur | Filetage intérieur | Filetage intérieur |
Type de fraise |
Fraise à fileter plusieurs rangées | Fraise à fileter orbitale | Fraise à fileter plusieurs rangées | Fraise à fileter |
Filetage |
UNC 1/4-20 | M2 | M5 | MJ4 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Diamètre de coupe (mm) |
4.70 | 1.55 | 3.90 | 3.00 |
Taille du filetage Dn |
UNC 1/4-20 | M 2 | M 5 | MJ 4 |
Profondeur de filetage |
2 x D | 2 x D | 2.5 x D | 1.5 x D |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
0.4 | 0.8 | 0.7 | |
Diamètre de coupe Dc (mm) |
4.7 | 1.55 | 3.9 | 3 |
Longueur fonctionnelle l21 (mm) |
2.54 | 2.4 | ||
Longueur utile l3 (mm) |
4.6 | |||
Diamètre de queue d1 (mm) |
6 | 6 | 6 | |
Diamètre du corps d2 (mm) |
57 | |||
Longueur fonctionnelle l4 (mm) |
21 | 21 | 21 | 18 |
Longueur totale l1 (mm) |
57 | 21 | 57 | 18 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
3 | 3 | 3 | 3 |
Type de filet |
UNC / UNF | M-Filetage métrique | M-Filetage métrique | MJ |
Pas du filetage P |
20 Filets par pouce | |||
Longueur arête de coupe Lc (mm) |
12.7 | 0.6 | 12.8 | 6.3 |
Diamètre de liaison d1 (mm) |
6 | |||
