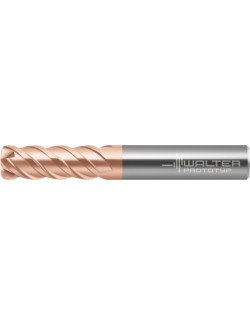

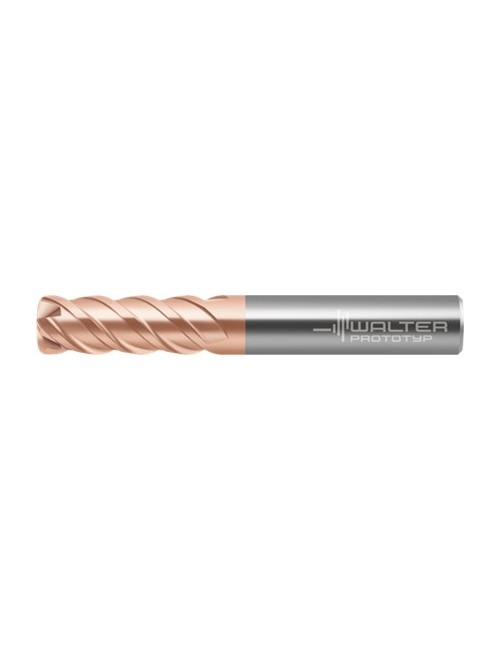

Fraise grande avance MC089-16.0A4B200-WB10TG
307,00 €
HT
Référence: 7254523

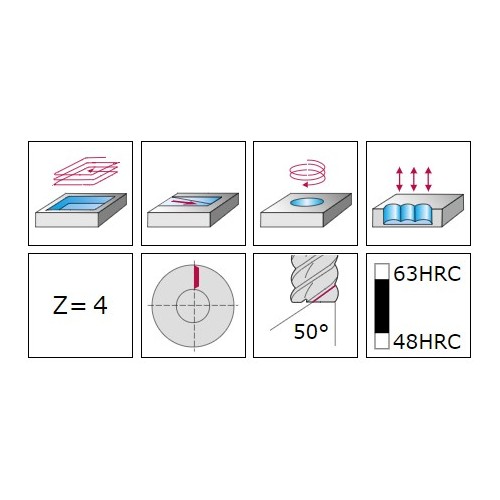

Fraise grande avance en carbure monobloc MC089 - Advance - Queue DIN 6535 HA - métrique - angle d'hélice de goujure 50° - WB10TG - Dc 16 mm - Z 4
7254523
Fiche technique
- Code EAN
- 4042446281274
- Revêtement
- TiAlSiN
- Application principale
- ISO H
- Type de fraise
- Fraise grande avance
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 36
- Diamètre de coupe (mm)
- 16.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de liaison d1 (mm)
- 16
- Diamètre de coupe Dc (mm)
- 16
- Longueur totale l1 (mm)
- 92
- Longueur max. en porte-à-faux l4 (mm)
- 44
- Nuance
- WB10TG
- Rayon d'angle r (mm)
- 2
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Rayon de compensation xf (mm)
- 1.5
- Rayon d'angle Rf (mm)
- 24
- Rayon de remplacement R ers (mm)
- 2.465
- Correction pour en moyenne a pf (mm)
- 0.5
- Classement Finiton/Ébauche
- Ébauche et finition
Références spécifiques
Quick Compare
Product |
Fraise grande avance MC089-16.0A4B200-WB10TG
|
Fraise à copier hémisphérique MC413-16.0A4L-WJ30TF
|

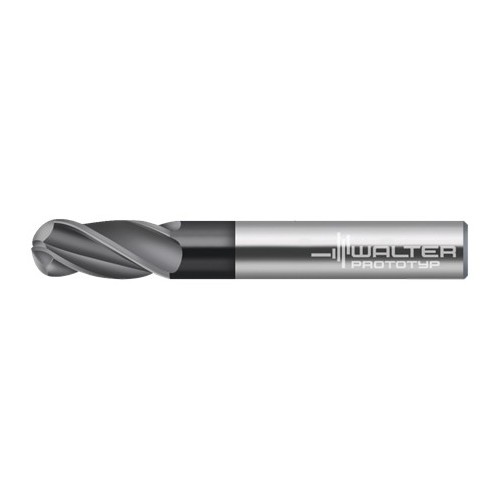

Fraise à copier hémisphérique MC416-16.0A4L-WJ30TF
|

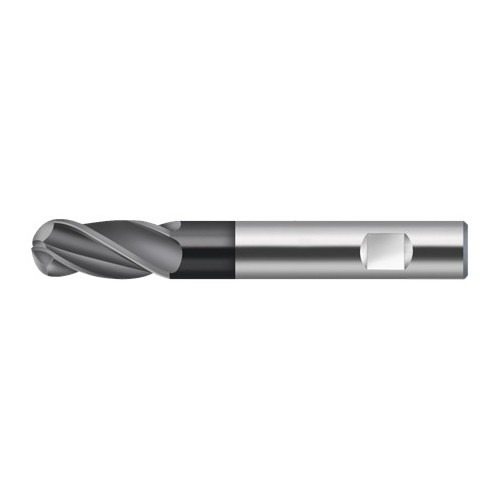

Fraise à copier hémisphérique MC416-16.0W4L-WJ30TF
|
Price |
307,00 € |
298,00 € |
298,00 € |
298,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446281274 | 4042446269692 | 4042446270117 | 4042446270124 |
Revêtement |
TiAlSiN | TiAlN | TiAlN | TiAlN |
Application principale |
ISO H | ISO P | ISO P | ISO P |
Application secondaire |
ISO M - ISO K - ISO N - ISO S | ISO M - ISO K - ISO N - ISO S | ISO M - ISO K - ISO N - ISO S | |
Type de fraise |
Fraise grande avance | Fraise à copier | Fraise à copier | Fraise à copier |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
36 | 15 | 32 | 32 |
Diamètre de coupe (mm) |
16.00 | 16.00 | 16.00 | 16.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
16 | |||
Diamètre de coupe Dc (mm) |
16 | 16 | 16 | 16 |
Diamètre du corps d2 (mm) |
13.4 | |||
Longueur fonctionnelle l4 (mm) |
102 | 52 | 52 | |
Longueur totale l1 (mm) |
92 | 150 | 100 | 100 |
Longueur max. en porte-à-faux l4 (mm) |
44 | |||
Longueur diamètre de queue Lc2 (mm) |
3 | |||
Longueur utile l (mm) |
61 | |||
Nuance |
WB10TG | WJ30TF | WJ30TF | WJ30TF |
Rayon d'angle r (mm) |
2 | 8 | 8 | 8 |
Type de queue |
Cylindrique | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 4 | 4 | 4 |
Rayon de compensation xf (mm) |
1.5 | |||
Rayon d'angle Rf (mm) |
24 | |||
Rayon de remplacement R ers (mm) |
2.465 | |||
Code de la taille de la liaison d1 (mm) |
16 | 16 | 16 | |
Correction pour en moyenne a pf (mm) |
0.5 | |||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
