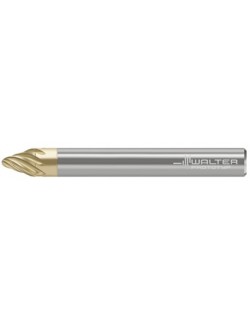

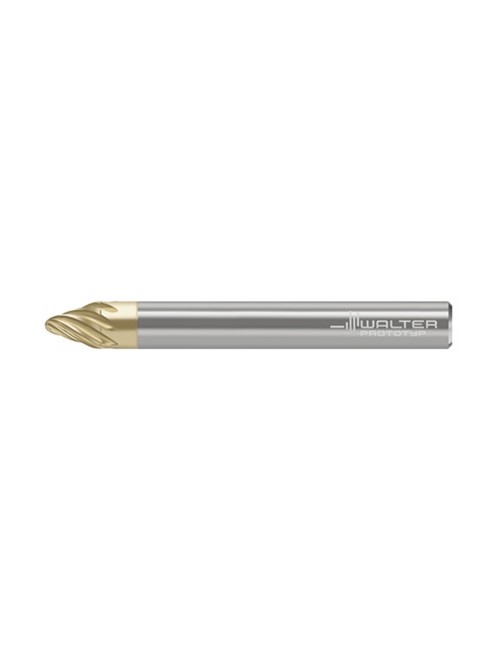

Fraise à segment de cercle MD838-12A4P200500-WJ30RD
243,00 €
HT
Référence: 7876735

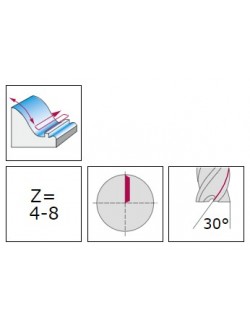

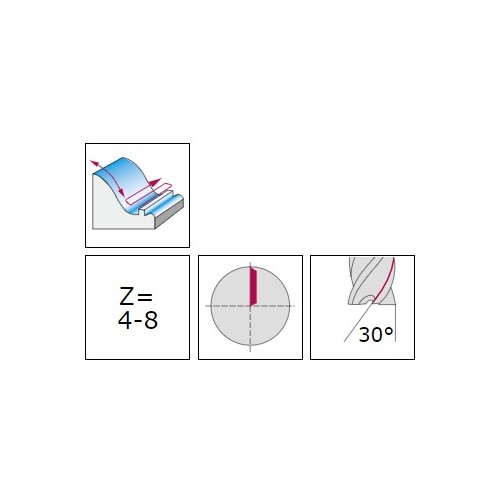

Fraise à segment de cercle en carbure monobloc MD838 - Supreme - Queue DIN 6535 HA - WJ30RD - Métrique - Angle d'hélice de goujure 30° - Dc 4 mm - R 2 mm - Z 4
Conique
7876735
Fiche technique
- Code EAN
- 4042446308629
- Revêtement
- AlTiN + ZrN
- Application principale
- ISO P
- Application secondaire
- ISO K
- Type de fraise
- Fraise à segment de cercle
- Direction de coupe
- Droite

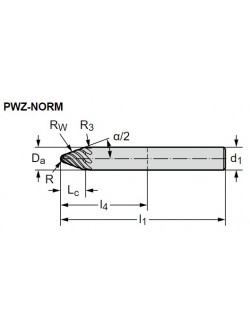

- Longueur arête de coupe Lc (mm)
- 13.15
- Diamètre de coupe (mm)
- 12
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 4.00
- Diamètre de queue d1 (mm)
- 12
- Longueur totale l1 (mm)
- 100
- Nuance
- WJ30RD
- Rayon d'angle r (mm)
- 2
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Diamètre de coupe maximal Da (mm)
- 12
- Classement Finiton/Ébauche
- Ébauche et finition
- Rayon effectif Rw (mm)
- 500
- Rayon de transition R3 (mm)
- 3
- Angle d'attaque α/2
- 20°
Références spécifiques
Quick Compare
Product |
Fraise à segment de cercle MD838-12A4P200500-WJ30RD
|
Fraise hémisphérique H8016428-10
|
Fraise hémisphérique H8004028-10
|
Fraise à dresser avec rayon de bec MC128-25.0E8P100-WJ30TF
|
Price |
243,00 € |
236,00 € |
236,00 € |
237,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446308629 | 4042446144906 | 4042446144968 | 4042446307714 |
Revêtement |
AlTiN + ZrN | TiAlN | TiAlN | TiAlN |
Application principale |
ISO P | ISO H | ISO H | ISO P |
Application secondaire |
ISO K | ISO M - ISO K - ISO S | ||
Type de fraise |
Fraise à segment de cercle | Fraise à copier | Fraise à copier | Fraise à dresser |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
13.15 | 11 | 10 | 13.5 |
Diamètre de coupe (mm) |
12 | 10.00 | 10.00 | 25.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
4.00 | 10 | 10 | 25 |
Diamètre de queue d1 (mm) |
12 | E25 | ||
Diamètre du corps d2 (mm) |
8.2 | 9.5 | 24.2 | |
Longueur fonctionnelle l4 (mm) |
60 | 38 | 25.6 | |
Longueur totale l1 (mm) |
100 | 100 | 83 | 49.6 |
Longueur diamètre de queue Lc2 (mm) |
3 | |||
Longueur utile l (mm) |
43 | 35 | ||
Nuance |
WJ30RD | TAX | TAX | WJ30TF |
Rayon d'angle r (mm) |
2 | 5 | 5 | 1 |
Type de queue |
Cylindrique | Cylindrique | Cylindrique | ConeFit |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 4 | 2 | 8 |
Classement Finition/Ébauche |
Finition | |||
Code de la taille de la liaison d1 (mm) |
10 | 12 | ||
Diamètre de coupe maximal Da (mm) |
12 | |||
Dimension de clés SW (mm) |
20 | |||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
Rayon effectif Rw (mm) |
500 | |||
Rayon de transition R3 (mm) |
3 | |||
Angle d'attaque α/2 |
20° | |||
