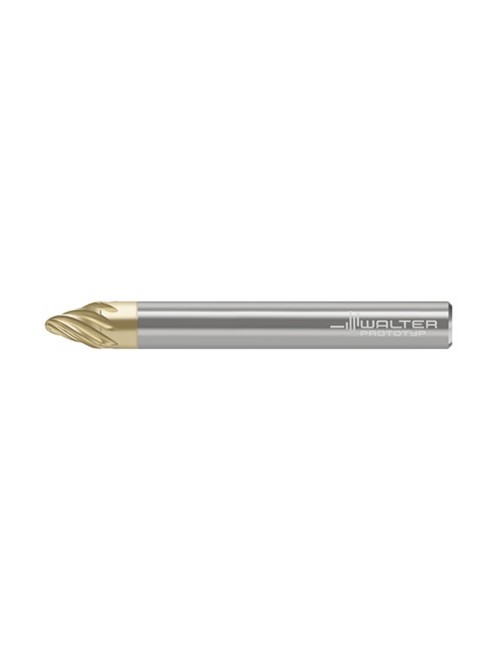

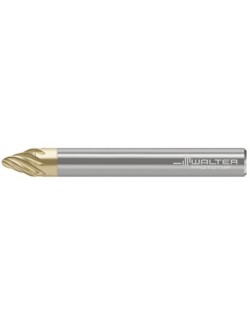

Fraise à segment de cercle MD838-12A8P200500-WJ30RD
292,00 €
HT
Référence: 7876736

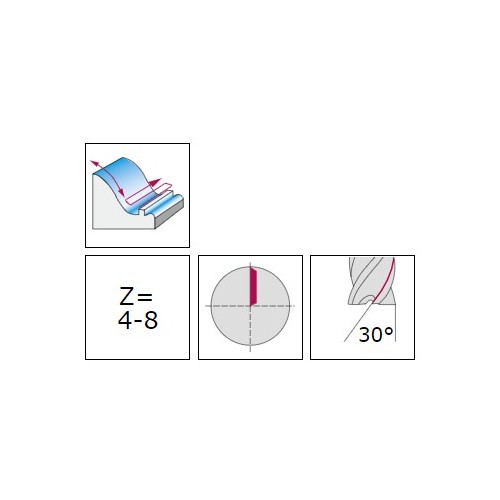

Fraise à segment de cercle en carbure monobloc MD838 - Supreme - Queue DIN 6535 HA - WJ30RD - Métrique - Angle d'hélice de goujure 30° - Dc 4 mm - R 2 mm - Z 8
Conique
7876736
Fiche technique
- Code EAN
- 4042446308636
- Revêtement
- AlTiN + ZrN
- Application principale
- ISO P
- Application secondaire
- ISO K
- Type de fraise
- Fraise à segment de cercle
- Direction de coupe
- Droite

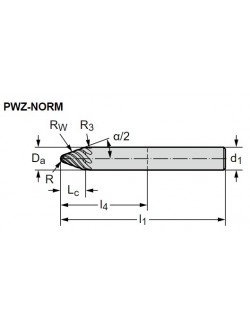

- Longueur arête de coupe Lc (mm)
- 13.15
- Diamètre de coupe (mm)
- 12
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 4.00
- Diamètre de queue d1 (mm)
- 12
- Longueur totale l1 (mm)
- 100
- Nuance
- WJ30RD
- Rayon d'angle r (mm)
- 2
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 8
- Diamètre de coupe maximal Da (mm)
- 12
- Classement Finiton/Ébauche
- Ébauche et finition
- Rayon effectif Rw (mm)
- 500
- Rayon de transition R3 (mm)
- 3
- Angle d'attaque α/2
- 20°
Références spécifiques
Quick Compare
Product |
Fraise à segment de cercle MD838-12A8P200500-WJ30RD | Fraise à copier hémisphérique MC416-18.0A2B-WJ30TF | Fraise à dresser MC122-18.0A5B-WJ30TF | Fraise à segment de cercle MD838-12A8P200500-WJ30RA |
Price |
292,00 € |
284,00 € |
290,00 € |
292,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446308636 | 4042446270131 | 4042446268510 | 4042446308759 |
Revêtement |
AlTiN + ZrN | TiAlN | TiAlN | TiAlN + TiAl |
Application principale |
ISO P | ISO P | ISO P | ISO M - ISO S |
Application secondaire |
ISO K | ISO M - ISO K - ISO N - ISO S | ISO M - ISO K - ISO S | ISO N |
Type de fraise |
Fraise à segment de cercle | Fraise à copier | Fraise à dresser | Fraise à segment de cercle |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
13.15 | 26 | 32 | 13.15 |
Diamètre de coupe (mm) |
12 | 18.00 | 18.00 | 12 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
4.00 | 18 | 18 | 4.00 |
Diamètre de queue d1 (mm) |
12 | 18 | 12 | |
Longueur fonctionnelle l4 (mm) |
44 | 44 | ||
Longueur totale l1 (mm) |
100 | 92 | 92 | 100 |
Nuance |
WJ30RD | WJ30TF | WJ30TF | WJ30RA |
Rayon d'angle r (mm) |
2 | 9 | 2 | |
Type de queue |
Cylindrique | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
8 | 2 | 5 | 8 |
Classement Finition/Ébauche |
Ébauche et finition | |||
Code de la taille de la liaison d1 (mm) |
18 | |||
Diamètre de coupe maximal Da (mm) |
12 | 12 | ||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
Rayon effectif Rw (mm) |
500 | 500 | ||
Rayon de transition R3 (mm) |
3 | 3 | ||
Angle d'attaque α/2 |
20° | 20° | ||
