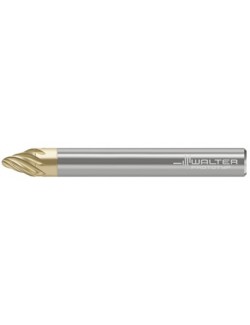

Fraise à segment de cercle MD838-16A4P301000-WJ30RD
385,00 €
HT
Référence: 7876739

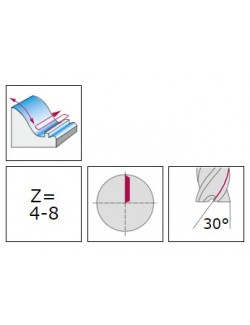

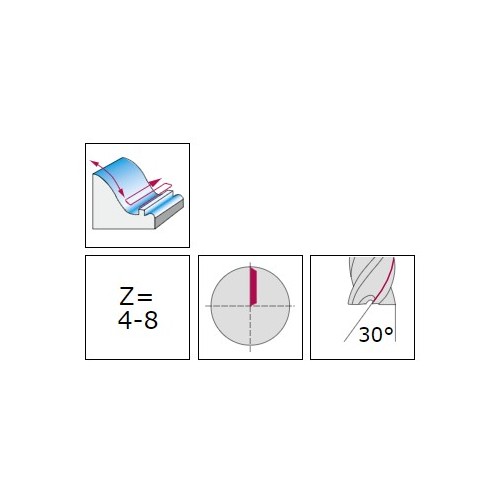

Fraise à segment de cercle en carbure monobloc MD838 - Supreme - Queue DIN 6535 HA - WJ30RD - Métrique - Angle d'hélice de goujure 30° - Dc 6 mm - R 3 mm - Z 4
Conique
7876739
Fiche technique
- Code EAN
- 4042446308667
- Revêtement
- AlTiN + ZrN
- Application principale
- ISO P
- Application secondaire
- ISO K
- Type de fraise
- Fraise à segment de cercle
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 17.07
- Diamètre de coupe (mm)
- 16
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 6.00
- Diamètre de queue d1 (mm)
- 16
- Longueur totale l1 (mm)
- 115
- Nuance
- WJ30RD
- Rayon d'angle r (mm)
- 3
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Diamètre de coupe maximal Da (mm)
- 16
- Classement Finiton/Ébauche
- Ébauche et finition
- Rayon effectif Rw (mm)
- 1000
- Rayon de transition R3 (mm)
- 5
- Angle d'attaque α/2
- 20°
Références spécifiques
Quick Compare
Product |
Fraise à segment de cercle MD838-16A4P301000-WJ30RD
|
Fraise à dresser MC128-20.0A8B-WJ30TF
|
Fraise à segment de cercle MD838-16A4P301000-WJ30RA
|
Fraise à segment de cercle MD838-16A4P401000-WJ30RA
|
Price |
385,00 € |
384,00 € |
385,00 € |
385,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446308667 | 4042446307103 | 4042446308780 | 4042446308797 |
Revêtement |
AlTiN + ZrN | TiAlN | TiAlN + TiAl | TiAlN + TiAl |
Application principale |
ISO P | ISO P | ISO M - ISO S | ISO M - ISO S |
Application secondaire |
ISO K | ISO M - ISO K - ISO S | ISO N | ISO N |
Type de fraise |
Fraise à segment de cercle | Fraise à dresser | Fraise à segment de cercle | Fraise à segment de cercle |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
17.07 | 38 | 17.07 | 15.17 |
Diamètre de coupe (mm) |
16 | 20.00 | 16 | 16 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
6.00 | 20 | 6.00 | 8.00 |
Diamètre de queue d1 (mm) |
16 | 20 | 16 | 16 |
Longueur fonctionnelle l4 (mm) |
54 | |||
Longueur totale l1 (mm) |
115 | 104 | 115 | 115 |
Nuance |
WJ30RD | WJ30TF | WJ30RA | WJ30RA |
Rayon d'angle r (mm) |
3 | 3 | 4 | |
Type de queue |
Cylindrique | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 8 | 4 | 4 |
Classement Finition/Ébauche |
Finition | |||
Diamètre de coupe maximal Da (mm) |
16 | 16 | 16 | |
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
Rayon effectif Rw (mm) |
1000 | 1000 | 1000 | |
Rayon de transition R3 (mm) |
5 | 5 | 5 | |
Angle d'attaque α/2 |
20° | 20° | 20° | |
