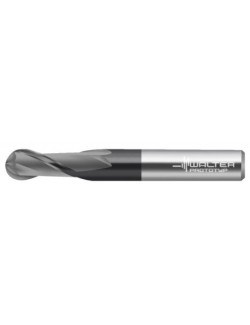

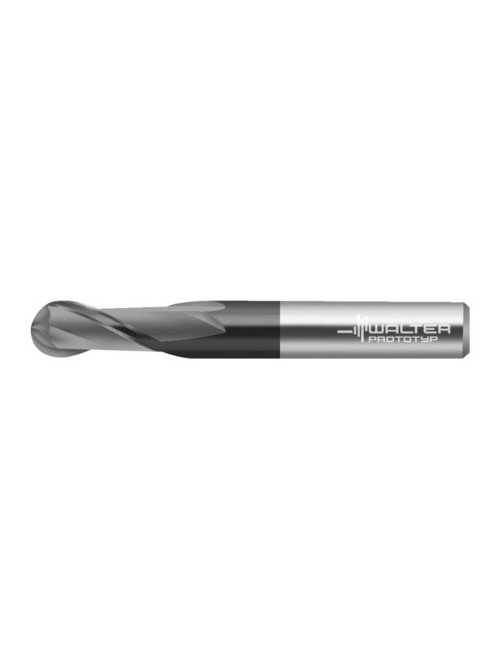

Fraise à copier hémisphérique MC416-18.0A2B-WJ30TF
284,00 €
HT
Référence: 6959848

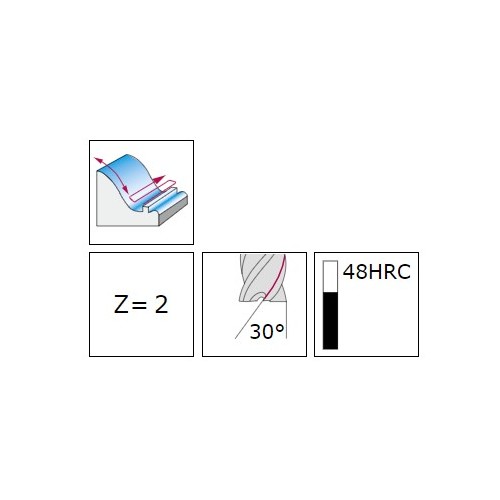

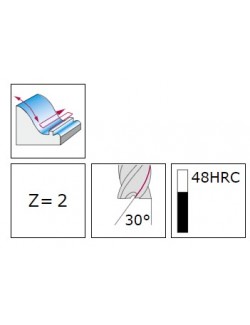

Fraise à copier hémisphérique en carbure monobloc MC416 - Advance - Queue DIN 6535 HA - WJ30TF - Métrique - Angle d'hélice de goujure 30° - Dc 18 mm - R 9 mm - Z 2
Type 30
6959848
Fiche technique
- Code EAN
- 4042446270131
- Revêtement
- TiAlN
- Application principale
- ISO P
- Application secondaire
- ISO M - ISO K - ISO N - ISO S
- Type de fraise
- Fraise à copier
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 26
- Diamètre de coupe (mm)
- 18.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 18
- Longueur fonctionnelle l4 (mm)
- 44
- Longueur totale l1 (mm)
- 92
- Nuance
- WJ30TF
- Rayon d'angle r (mm)
- 9
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 2
- Code de la taille de la liaison d1 (mm)
- 18
- Classement Finiton/Ébauche
- Ébauche et finition
Références spécifiques
Quick Compare
Product |
Fraise à copier hémisphérique MC416-18.0A2B-WJ30TF
|
Fraise en carbure monobloc MC025-16.0A4B200-WJ30TF
|

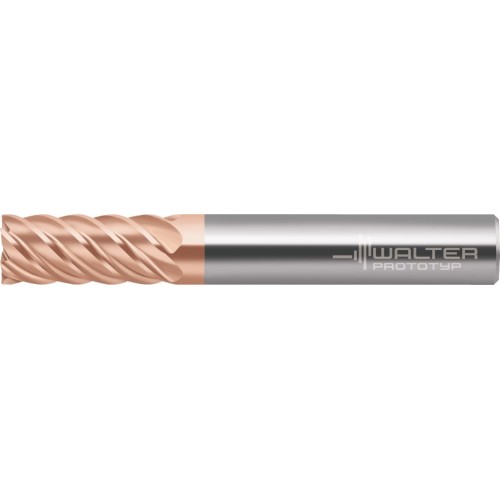

Fraise à dresser multi-goujures MC187-16.0A6B-WB10TG
|
Fraise à profiler quart de cercle MC503-06.0A4B500-WJ30TF
|
Price |
284,00 € |
276,00 € |
277,00 € |
279,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446270131 | 4042446303105 | 4042446281564 | 4042446270384 |
Revêtement |
TiAlN | TiAlN | TiAlSiN | TiAlN |
Application principale |
ISO P | ISO P | ISO H | ISO P |
Application secondaire |
ISO M - ISO K - ISO N - ISO S | ISO M - ISO K - ISO S | ISO M - ISO K - ISO N - ISO S | |
Type de fraise |
Fraise à copier | Fraise grande avance | Fraise à dresser | Fraise à profiler |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
26 | 36 | 32 | 5 |
Diamètre de coupe (mm) |
18.00 | 16.00 | 16.00 | 6.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
16 | |||
Diamètre de coupe Dc (mm) |
18 | 16 | 16 | 6 |
Diamètre de queue d1 (mm) |
16 | |||
Longueur fonctionnelle l4 (mm) |
44 | 44 | ||
Longueur totale l1 (mm) |
92 | 92 | 92 | 92 |
Longueur max. en porte-à-faux l4 (mm) |
44 | 44 | ||
Nuance |
WJ30TF | WJ30TF | WB10TG | WJ30TF |
Rayon d'angle r (mm) |
9 | 2 | 5 | |
Type de queue |
Cylindrique | Cylindrique | Cylindrique | |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
2 | 4 | 6 | 4 |
Classement Finition/Ébauche |
Finition | |||
Rayon de compensation xf (mm) |
3.1 | |||
Rayon d'angle Rf (mm) |
8 | |||
Rayon de remplacement R ers (mm) |
2.747 | |||
Code de la taille de la liaison d1 (mm) |
18 | 16 | ||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
