P23696-2.0 WKP35S
33,70 €
HT
Référence: 5882880

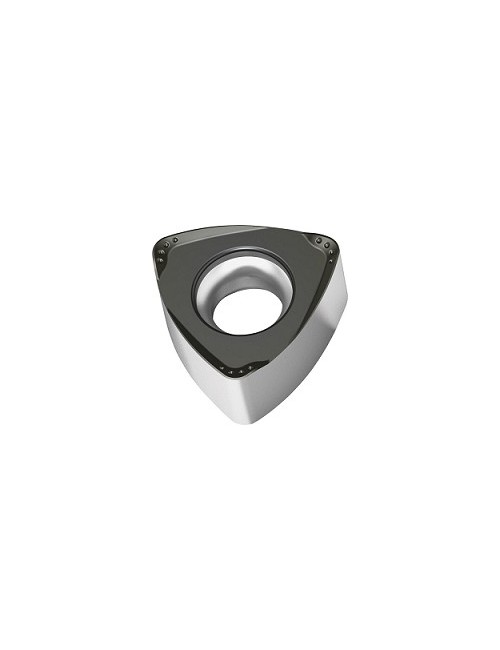

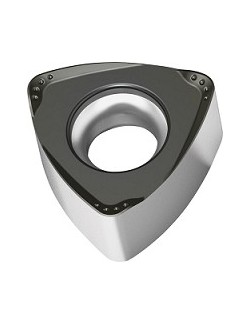

Plaquette amovible de fraisage
Trigone négative P23696 ...-F55 - Angle de dépouille principal 0° - WKP35S - Tigertec Silver - Rayon de bec 1.6 mm
Plaquette radiale - A deux faces ébauche/finition
5882880
Fiche technique
- Code EAN
- 0556146789
- Revêtement
- TiCN+Al2O3+(TiCN)
- Application principale
- ISO P - ISO K
- Géométrie
- F55
- Direction de coupe
- Droite
- Type de plaquette
- P23696
- Diamètre cercle inscrit d (mm)
- 13.5
- Conditionnement
- 10
- Unité de vente
- PCE
- Nuance
- WKP35S
- Rayon d'angle r (mm)
- 1.6
- Taille plaquette (mm)
- 13.5
- Délai de livraison
- Disponible
- Classement Finition/Ébauche
- Ébauche et finition
- Angle de coin plaquette de coupe
- 60°
- Angle de dépouille
- 0°
- Épaisseur plaquette s (mm)
- 7.41
- Classe de tolérance de plaquette
- M
- Nombre arête de coupe
- 6
- Diamètre cercle inscrit (mm)
- 13.5
- Désignation fraise
- Pour fraises hautes performances F4030
Références spécifiques
Quick Compare
Product |
P23696-2.0 WKP35S
|
ADGT0803PER-F56 WSM35S
|
BCGT090304R-G55 WSM35S
|
BCHT120412R-K85 WXN15
|
Price |
33,70 € |
23,89 € |
23,90 € |
23,90 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0556146789 | 0648346789 | 0934466789 | 0934515789 |
Revêtement |
TiCN+Al2O3+(TiCN) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiCN+ |
Application principale |
ISO P - ISO K | ISO M - ISO S | ISO M - ISO S | ISO N |
Géométrie |
F55 | F56 | G55 | K85 |
Direction de coupe |
Droite | Droite | ||
Type de plaquette |
P23696 | ADGT | BCGT | BCHT |
Diamètre cercle inscrit d (mm) |
13.5 | |||
Conditionnement |
10 | 10 | 10 | |
Conditionnement |
10 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Longueur arête de coupe L (mm) |
9.52 | 10.3 | 13.8 | |
Nuance |
WKP35S | WSM35S | WSM35S | WXN15 |
Rayon d'angle r (mm) |
1.6 | 0.4 | 0.4 | 1.2 |
Taille plaquette (mm) |
13.5 | 08 | 09 | 12 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | ||
Angle de coin plaquette de coupe |
60° | |||
Angle de dépouille |
0° | |||
Épaisseur plaquette s (mm) |
7.41 | 3.35 | 3.21 | 4.8 |
Classe de tolérance de plaquette |
M | G | G | H |
Largeur de plaquette l2 (mm) |
6.75 | 6.3 | 7.6 | |
Nombre arête de coupe |
6 | 2 | 2 | 2 |
Diamètre cercle inscrit (mm) |
13.5 | |||
Désignation fraise |
Pour fraises hautes performances F4030 | Outil de fraisage Xtratec | ||
Longueur arête de coupe Wiper b (mm) |
1.2 | 1.2 | 1.2 | |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | ||
Désignation du porte-plaquettes |
Xtra·tec® XT Outil de fraisage | Xtra·tec® XT Outil de fraisage | ||
Angle de dépouille principal α |
7° | 7° | ||
Angle de dépouille secondaire α2 |
15° | 15° | ||
Angle de dépouille principal α |
15 | |||
Angle de dépouille secondaire α2 |
20 | |||
