BCMT160560R-G55 WKP35G
26,10 €
HT
Référence: 7539674

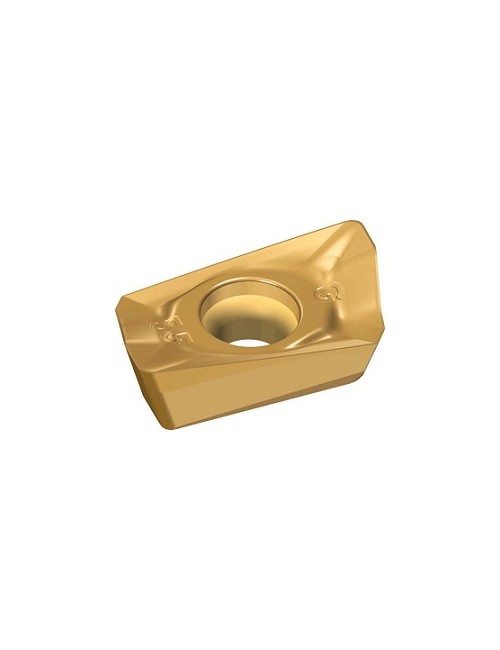

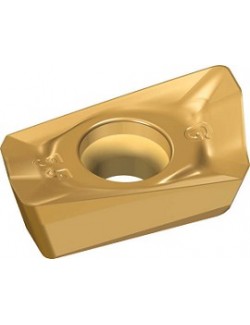

Plaquette amovible de fraisage
Rhombique positive BCMT ...-G55 - Angle de dépouille principal 7° - WKP35G - Tigertec Gold - Rayon de bec 6 mm - Longueur d'arête de planage 0.1 mm
Plaquette radiale - ébauche posit. et finition
7539674
Fiche technique
- Code EAN
- 0934558789
- Revêtement
- TiAlN+TiN
- Application principale
- ISO P - ISO K
- Géométrie
- G55
- Type de plaquette
- BCMT
- Conditionnement
- 10
- Unité de vente
- PCE

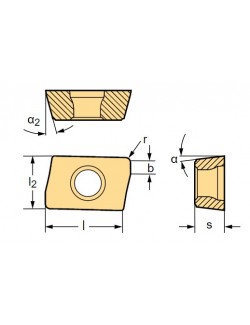

- Longueur arête de coupe L (mm)
- 17.3
- Nuance
- WKP35G
- Rayon d'angle r (mm)
- 6
- Taille plaquette (mm)
- 16
- Délai de livraison
- Disponible
- Épaisseur plaquette s (mm)
- 5.75
- Classe de tolérance de plaquette
- M
- Largeur de plaquette l2 (mm)
- 9.9
- Nombre arête de coupe
- 2
- Longueur arête de coupe Wiper b (mm)
- 0.1
- Classement Finition/Ébauche
- Ébauche et finition
- Désignation du porte-plaquettes
- Xtra·tec® XT Outil de fraisage
- Angle de dépouille principal α
- 7°
- Angle de dépouille secondaire α2
- 15°
Références spécifiques
Quick Compare
Product |
BCMT160560R-G55 WKP35G
|
SX-4E400N02-CE4 WSM33S
|
SX-4E400N02-CF5 WSM33S
|
SX-4E400N02-CE4 WSM23S
|
Price |
26,10 € |
16,20 € |
16,20 € |
16,20 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0934558789 | 0707677939 | 0830800939 | 0775418939 |
Revêtement |
TiAlN+TiN | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) |
Application principale |
ISO P - ISO K | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S |
Application secondaire |
ISO N | |||
Géométrie |
G55 | CE4 | CF5 | CE4 |
Type de plaquette |
BCMT | SX | SX | SX |
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.1 - 0.32 | 0.1 - 0.22 | 0.1 - 0.32 | |
Longueur arête de coupe L (mm) |
17.3 | |||
Largeur de rainurage / tronçonnage s (mm) |
4 | 4 | 4 | |
Nuance |
WKP35G | WSM33S | WSM33S | WSM23S |
Nombre de goujures |
1 | 1 | 1 | |
Rayon d'angle r (mm) |
6 | 0.2 | 0.2 | 0.2 |
Taille plaquette (mm) |
16 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Tolérance de longueur l Tol (mm) |
±0.1 | ±0.1 | ±0.1 | |
Épaisseur plaquette s (mm) |
5.75 | |||
Classe de tolérance de plaquette |
M | |||
Largeur de plaquette l2 (mm) |
9.9 | |||
Nombre arête de coupe |
2 | |||
Longueur arête de coupe Wiper b (mm) |
0.1 | |||
Classement Finition/Ébauche |
Ébauche et finition | |||
Désignation du porte-plaquettes |
Xtra·tec® XT Outil de fraisage | |||
Angle de dépouille principal α |
7° | |||
Angle de dépouille secondaire α2 |
15° | |||
Version de plaquette |
Neutre | Neutre | Neutre | |
Tolérance largeur plaq. S Tol (mm) |
±0.05 | ±0.05 | ±0.05 | |
