BCGT120408R-G55 WSP45G
25,80 €
HT
Référence: 7924199

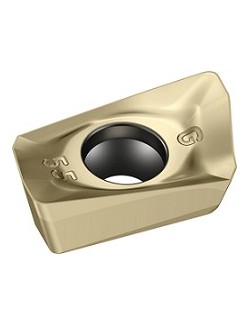

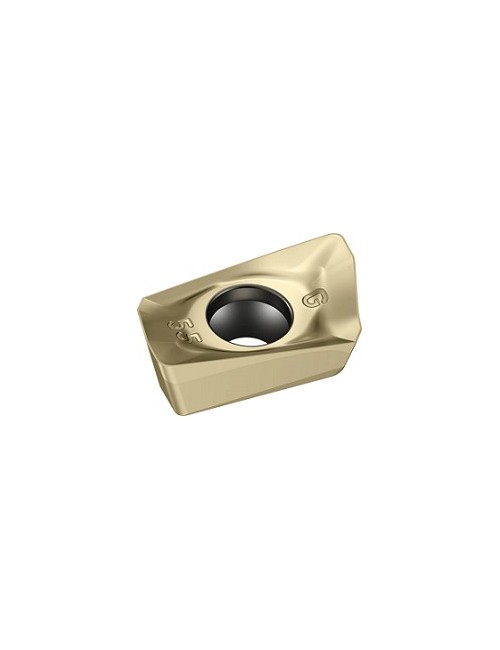

Plaquette amovible de fraisage
Rhombique positive BCGT ...-G55 - Angle de dépouille principal 7° - WSP45G - Tigertec Gold - Rayon de bec 0.8 mm - Longueur d'arête de planage 1.3 mm
Plaquette radiale - ébauche posit. et finition
7924199
Fiche technique
- Code EAN
- 0627613789
- Revêtement
- TiAlN+Al2O3+(ZrN)
- Application principale
- ISO P - ISO M - ISO S
- Géométrie
- G55
- Type de plaquette
- BCGT
- Conditionnement
- 10
- Unité de vente
- PCE
- Longueur arête de coupe L (mm)
- 13.8
- Nuance
- WSP45G
- Rayon d'angle r (mm)
- 0.8
- Taille plaquette (mm)
- 12
- Délai de livraison
- Disponible
- Épaisseur plaquette s (mm)
- 4.8
- Classe de tolérance de plaquette
- G
- Largeur de plaquette l2 (mm)
- 7.6
- Nombre arête de coupe
- 2
- Longueur arête de coupe Wiper b (mm)
- 1.3
- Classement Finition/Ébauche
- Ébauche et finition
- Désignation du porte-plaquettes
- Xtra·tec® XT Outil de fraisage
- Angle de dépouille principal α
- 7°
- Angle de dépouille secondaire α2
- 15°
Références spécifiques
Quick Compare
Product |
BCGT120408R-G55 WSP45G
|
ROHX10T3M08-A57 WHH15X
|
SDMX0904ZDR-E27 WSM45X
|
SDMT09T320-F57 WSM45X
|
Price |
25,80 € |
15,84 € |
15,95 € |
15,95 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0627613789 | 0644134789 | 0665977789 | 0798319789 |
Revêtement |
TiAlN+Al2O3+(ZrN) | TiAlN+TiAlCrSiN | TiCN+Al2O3+((TiCN)) | TiCN+Al2O3+((TiCN)) |
Application principale |
ISO P - ISO M - ISO S | ISO H | ISO M - ISO S | ISO M - ISO S |
Application secondaire |
ISO P - ISO K | |||
Géométrie |
G55 | A57 | E27 | F57 |
Diamètre de coupe (mm) |
10.00 | |||
Type de plaquette |
BCGT | ROHX | SDMX | SDMT |
Diamètre cercle inscrit d (mm) |
10 | |||
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
3.9 | |||
Longueur arête de coupe L (mm) |
13.8 | 9.52 | 9.52 | |
Nuance |
WSP45G | WHH15X | WSM45X | WSM45X |
Rayon d'angle r (mm) |
0.8 | 1 | 2 | |
Taille plaquette (mm) |
12 | 10 | 09 | 09 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
Angle de coin plaquette de coupe |
90° | 90° | ||
Angle de dépouille |
15° | 15° | ||
Épaisseur plaquette s (mm) |
4.8 | 3.97 | 4.62 | 3.97 |
Classe de tolérance de plaquette |
G | H | M | M |
Largeur de plaquette l2 (mm) |
7.6 | |||
Nombre arête de coupe |
2 | 8 | 4 | 4 |
Diamètre cercle inscrit (mm) |
9.52 | 9.52 | ||
Angle de dépouille principal α |
11 | 15 | 15 | |
Désignation fraise |
M5468 | M4002 avec rayon de bec et arêt | M4000 avec rayon de bec | |
Longueur arête de coupe Wiper b (mm) |
1.3 | 0.8 | ||
Classement Finition/Ébauche |
Ébauche et finition | |||
Désignation du porte-plaquettes |
Xtra·tec® XT Outil de fraisage | |||
Angle de dépouille principal α |
7° | |||
Angle de dépouille secondaire α2 |
15° | |||
