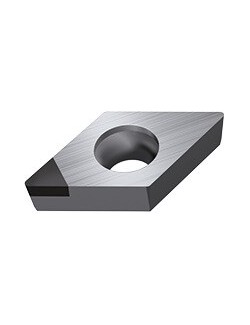

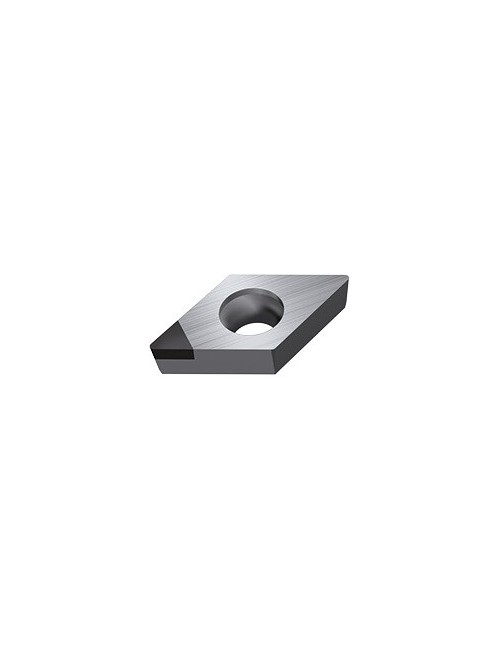

Plaquette de tournage DCGW070208FS-1 WDN10
62,30 €
HT
Référence: 6674542
Plaquettes amovibles positives ISO PCD

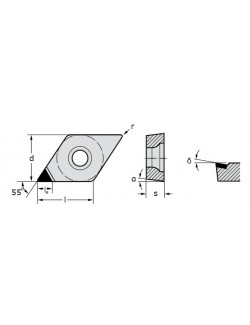

PCD Rhombiques positives 55° DCGW ...-FS-1 - WDN10 - r 0.8 mm
Angle de dépouille principal 7°
6674542
Fiche technique
- Code EAN
- 0761076945
- Revêtement
- PCD
- Application principale
- ISO N - ISO O
- Géométrie
- FS-1
- Type de plaquette
- DCGW
- Conditionnement
- 2
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.03 - 0.38
- Profondeur de coupe ap (mm)
- 0.1 - 3
- Nuance
- WDN10
- Rayon d'angle r (mm)
- 0.8
- Taille plaquette (mm)
- 07
- Délai de livraison
- Disponible
- Angle de coin plaquette de coupe
- 55°
- Longueur arête de coupe limitée le (mm)
- 3.5
- Nombre arête de coupe
- 1
- Diamètre cercle inscrit (mm)
- 6.35
- Épaisseur plaquette (mm)
- 2.381
- Angle de dépouille principal α
- 7°
