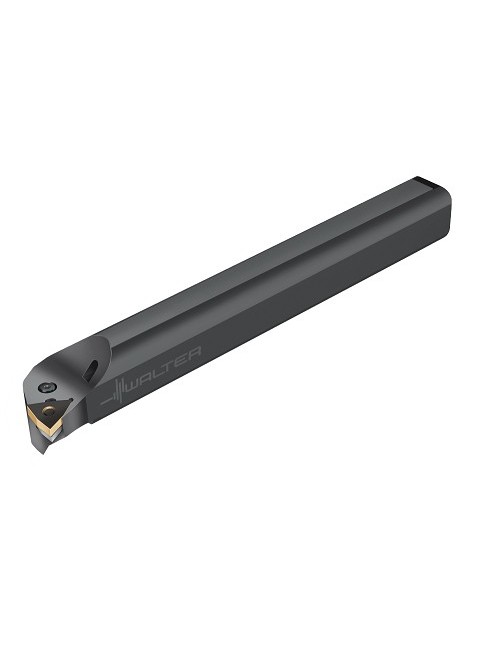

Barre d'alésage A20S-PWLNR06 - Serrage par levier - 95°
247,00 €
HT
Référence: 6039508

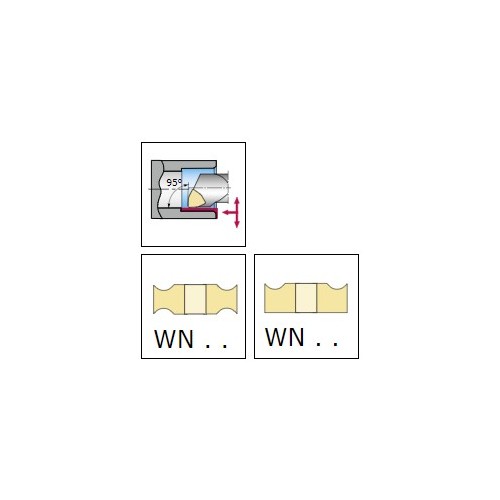

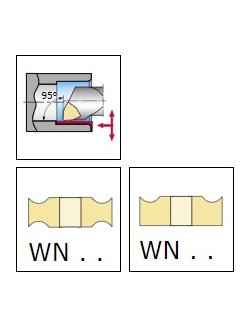

Barre d'alésage Serrage par levier A-PWLN - Walter Turn - métrique - Droite - 20 mm - plaquette trigone - WN 0604
Usinage intérieur
Forme de base négative
Usinage intérieur
Forme de base négative
6039508
Fiche technique
- Code EAN
- 0612653922
- Type d'outil
- A-PWLN
- Direction de coupe
- Droite
- Arrosage
- Externe
- Conditionnement
- PCE
- Unité de vente
- 1
- Longueur totale l1 (mm)
- 250
- Largeur fonctionnelle f (mm)
- 13
- Diamètre (mm)
- 20
- Délai de livraison
- Disponible
- Désignation plaquette de coupe
- WNMG 06 04 08
- Hauteur h (mm)
- 18
- Diamètre de barre d'alésage d1 (mm)
- 20
- Angle de coupe
- 95°
- Système de serrage
- Levier
- Diamètre alésage minimal D min (mm)
- 25
- Angle d'inclinaison λs
- -15
- Angle de coupe orthogonal γ
- -6
- Type d'opération
- Intérieur
