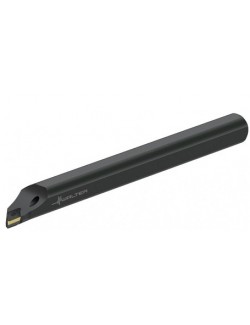

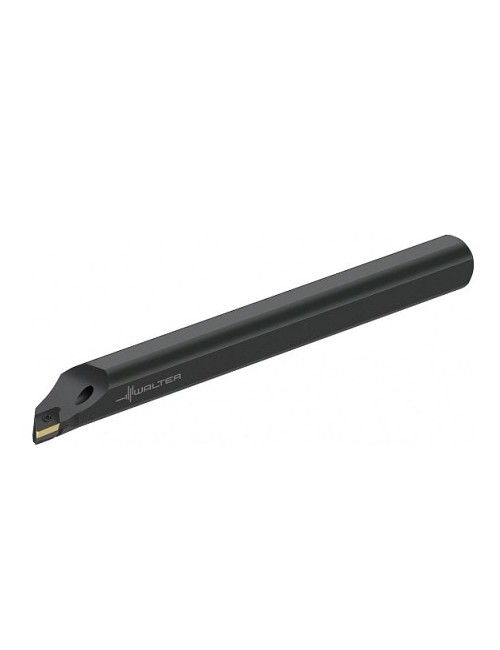

Barre d'alésage A16R-SDJCR07 - Serrage par vis - 93°
126,00 €
HT
Référence: 7807878

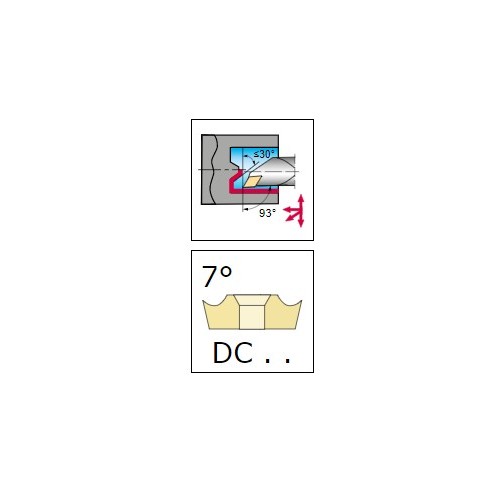

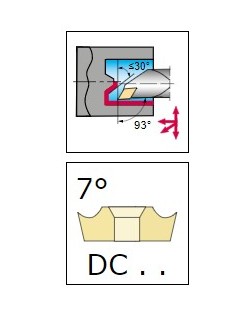

Barre d'alésage Serrage par vis A-SDJC - Walter Turn - métrique - Droite - 16 mm - plaquette rhombique - DC 0702
Alésage de lubrification supplémentaire pour l'usinage de trous borgnes
Forme de base positive
Alésage de lubrification supplémentaire pour l'usinage de trous borgnes
Forme de base positive
7807878
Fiche technique
- Code EAN
- 0568391921
- Type d'outil
- A-SDJC
- Direction de coupe
- Droite
- Arrosage
- Externe
- Conditionnement
- PCE
- Unité de vente
- 1

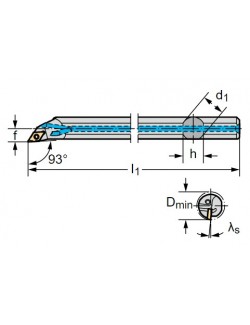

- Longueur totale l1 (mm)
- 200
- Largeur fonctionnelle f (mm)
- 9
- Diamètre (mm)
- 16
- Délai de livraison
- Disponible
- Désignation plaquette de coupe
- DCMT 07 02 04
- Hauteur h (mm)
- 15
- Diamètre de barre d'alésage d1 (mm)
- 16
- Angle de coupe
- 93°
- Système de serrage
- Vis
- Diamètre alésage minimal D min (mm)
- 20
- Angle d'inclinaison λs
- -6
- Type d'opération
- Intérieur
Références spécifiques
Quick Compare
Product |
Barre d'alésage A16R-SDJCR07 - Serrage par vis - 93° | Outil à queue DVJNR2020K16 - Serrage par bride - 93° | Outil à queue DVJNL2020K16 - Serrage par bride - 93° | Outil à queue DVVNN2020K16 - Serrage par bride - 72.5° |
Price |
126,00 € |
118,00 € |
118,00 € |
118,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0568391921 | 0442265913 | 0442264913 | 0586082913 |
Type d'outil |
A-SDJC | DVJN | DVJN | DVVN |
Direction de coupe |
Droite | Droite | Gauche | Neutre |
Arrosage |
Externe | Externe | Externe | Externe |
Conditionnement |
PCE | 1 | 1 | 1 |
Unité de vente |
1 | PCE | PCE | PCE |
Longueur fonctionnelle l1 (mm) |
125 | 125 | 125 | |
Longueur totale l1 (mm) |
200 | |||
Longueur max. en porte-à-faux l4 (mm) |
46.6 | 46.6 | 47.8 | |
Hauteur de queue h égal h1 (mm) |
20 | 20 | 20 | |
Largeur fonctionnelle f (mm) |
9 | 25 | 25 | 10.6 |
Largeur de queue b (mm) |
20 | 20 | 20 | |
Type de queue |
Carré | Carré | Carré | |
Attachement |
2020 | 2020 | 2020 | |
Diamètre (mm) |
16 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Désignation plaquette de coupe |
DCMT 07 02 04 | VNMG 16 04 08 | VNMG 16 04 08 | VNMG 16 04 08 |
Hauteur h (mm) |
15 | |||
Diamètre de barre d'alésage d1 (mm) |
16 | |||
Angle de coupe |
93° | 93° | 93° | 72.5° |
Système de serrage |
Vis | Bride | Bride | Bride |
Diamètre alésage minimal D min (mm) |
20 | |||
Angle d'inclinaison λs |
-6 | -13° | -13° | -13° |
Angle de coupe orthogonal γ |
-4° | -4° | -4° | |
Type d'opération |
Intérieur | Extérieur | Extérieur | Extérieur |
