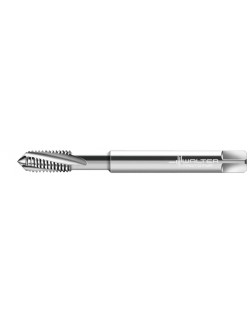

Taraud machine UNC 1/4-20 2B 22416-UNC1/4 HSS-E-PM
58,20 €
HT
Référence: 5078196

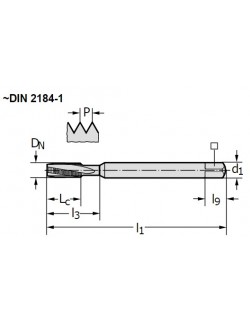

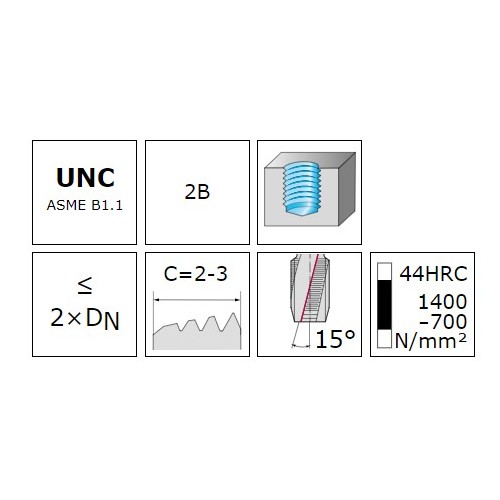

Taraud machine HSS-E-PM - Paradur Ti - 2xD - UNC-2B - ~DIN 2184-1 - Goujure à droite 15° - Convient pour trous borgnes - UNC 1-4-20 - P 20
Recommandé avec de l'huile
Pour matériaux à copeaux longs
5078196
Fiche technique
- Code EAN
- 4042446026837
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO S
- Application secondaire
- ISO N
- Type de filetage
- UNC
- Type de taraud
- 22416
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 15
- Forme d'entrée
- C
- Profondeur de taraudage
- 2 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 6.35
- Tolérance
- 2B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNC 1/4-20
- Unité de vente
- PCE
- Nombre de goujures N
- 3
- Diamètre de liaison d1 (mm)
- 7
- Longueur fonctionnelle l1 (mm)
- 80
- Longueur carré d'entraînement l9 (mm)
- 8
- Largeur de serrage WSC (mm)
- 5.5
- Longueur utile l3 (mm)
- 25
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine UNC 1/4-20 2B 22416-UNC1/4 HSS-E-PM | Taraud machine M4x0.7 6H 7021366-M4 HSS-E-PM | Taraud machine M10x1.5 6G 7053770-M10 HSS-E | Taraud machine M5x0.8 6H 7021365-M5 HSS-E-PM |
Price |
58,20 € |
48,40 € |
48,40 € |
48,40 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446026837 | 4042446157807 | 4042446157173 | 4042446157876 |
Revêtement |
Sans revêtement | TICN | Sans revêtement | TIN |
Application principale |
ISO P - ISO S | ISO P - ISO M - ISO N | ISO P | ISO P - ISO M - ISO N |
Application secondaire |
ISO N | ISO K - ISO N | ||
Type de filetage |
UNC | M-Filetage métrique | M-Filetage métrique | M-Filetage métrique |
Type de taraud |
22416 | 7021366 | 7053770 | 7021365 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
15 | 12 | 15 | 13 |
Forme d'entrée |
C | B | C | B |
Profondeur de taraudage |
2 x D | 3 x D | 3 x D | 3 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
6.35 | M 4 | M 10 | M 5 |
Tolérance |
2B | 6H | 6g | 6H |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNC 1/4-20 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
0.7 | 1.5 | 0.8 | |
Nombre de goujures N |
3 | 3 | 3 | 3 |
Diamètre de liaison d1 (mm) |
7 | 10 | ||
Longueur fonctionnelle l1 (mm) |
80 | 100 | ||
Longueur carré d'entraînement l9 (mm) |
8 | 6 | 11 | 8 |
Largeur de serrage WSC (mm) |
5.5 | 3.4 | 8 | 4.9 |
Longueur utile l3 (mm) |
25 | 21 | 39 | 25 |
Diamètre de queue d1 (mm) |
4.5 | 6 | ||
Longueur totale l1 (mm) |
63 | 70 | ||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne | Trou débouchant | Trou borgne | Trou débouchant |
