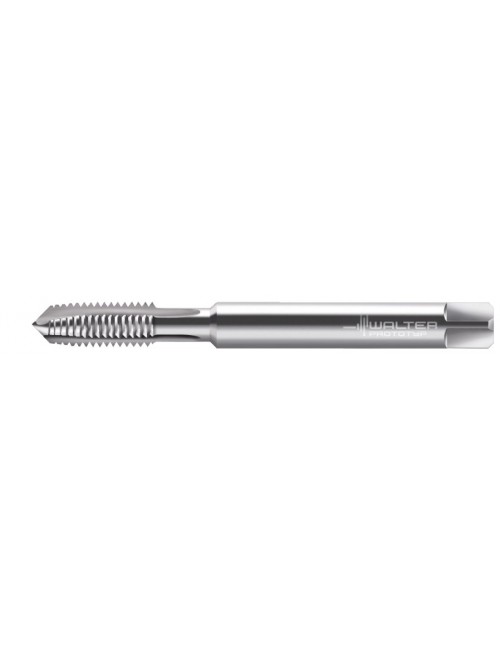

Taraud machine UNF 1/4-28 3B 23207-UNF1/4 HSS-E-PM
74,30 €
HT
Référence: 5078420

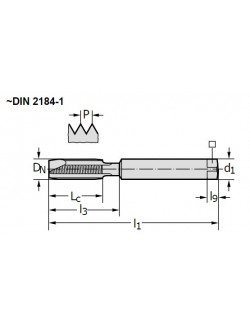

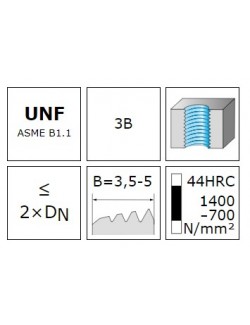

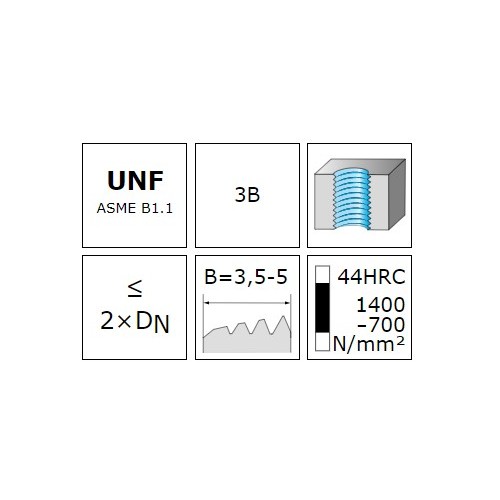

Taraud machine HSS-E-PM - Prototex TiNi - 2xD - UNF-3B - ~DIN 2184-1 - Convient pour trous débouchants - UNF 1-4-28 - P 28
Recommandé avec de l'huile
Pour matériaux à copeaux longs
Queue renforcée
5078420
Fiche technique
- Code EAN
- 4042446028954
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO M - ISO S
- Application secondaire
- ISO N
- Type de filetage
- UNF
- Type de taraud
- 23207
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 15
- Forme d'entrée
- B
- Profondeur de taraudage
- 2 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 6.35
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNF 1/4-28
- Unité de vente
- PCE
- Nombre de goujures N
- 3
- Longueur carré d'entraînement l9 (mm)
- 8
- Largeur de serrage WSC (mm)
- 5.5
- Longueur utile l3 (mm)
- 25
- Diamètre de queue d1 (mm)
- 7
- Longueur totale l1 (mm)
- 80
- Délai de livraison
- Disponible
- Type de trou
- Trou débouchant
Références spécifiques
Quick Compare
Product |
Taraud machine UNF 1/4-28 3B 23207-UNF1/4 HSS-E-PM
|
Taraud machine MF6x0.75 6HX EP2126302-M6X0.75 HSS-E-PM
|
Taraud machine MF12x1.25 6H 21361-M12X1.25 HSS-E
|
Taraud machine M6x1 6GX EP2053302-M6 HSS-E-PM
|
Price |
74,30 € |
64,40 € |
64,40 € |
64,40 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446028954 | 4042446246228 | 4042446019433 | 4042446240394 |
Revêtement |
Sans revêtement | THL | Sans revêtement | THL |
Application principale |
ISO P - ISO M - ISO S | ISO P - ISO M- ISO K - ISO N | ISO N | ISO P - ISO M - ISO K - ISO N |
Application secondaire |
ISO N | ISO K - ISO O | ||
Type de filetage |
UNF | MF-Filetage métrique à pas fin | MF-Filetage métrique à pas fin | M-Filetage métrique |
Type de taraud |
23207 | EP2126302 | 21361 | EP2053302 |
Filetage |
Trou débouchant | Trou borgne | ||
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
15 | 25 | 21 | 15 |
Forme d'entrée |
B | B | C | C |
Profondeur de taraudage |
2 x D | 3.5 x D | 1.5 x D | 3 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
6.35 | MF 6x0.75 | MF 12X1.25 | M 6 |
Tolérance |
3B | 6HX | 6H | 6Gx |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNF 1/4-28 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
0.75 | 1.25 | 1 | |
Nombre de goujures N |
3 | 4 | 4 | 3 |
Diamètre de liaison d1 (mm) |
9 | 6 | ||
Longueur fonctionnelle l1 (mm) |
140 | 100 | 100 | |
Longueur carré d'entraînement l9 (mm) |
8 | 15 | 10 | 11 |
Largeur de serrage WSC (mm) |
5.5 | 12 | 7 | 8 |
Longueur utile l3 (mm) |
25 | 95 | 73 | 39 |
Diamètre de queue d1 (mm) |
7 | 4.5 | ||
Longueur totale l1 (mm) |
80 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou débouchant | Trou borgne et trou débouchant | ||
