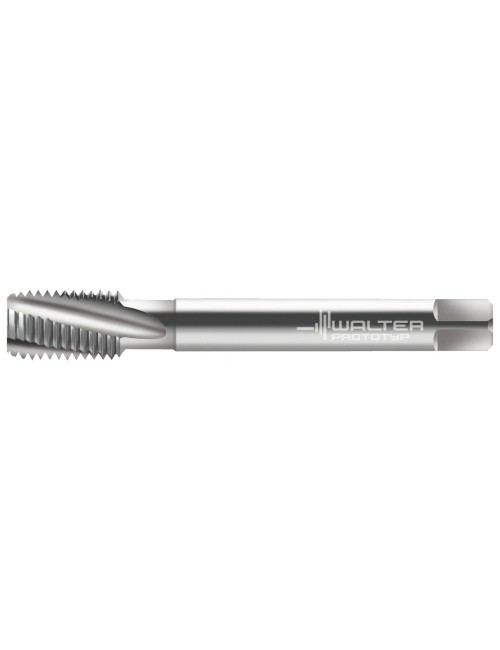

Taraud machine UNF 9/16-18 3B 23450-UNF9/16 HSS-E
112,00 €
HT
Référence: 5078626

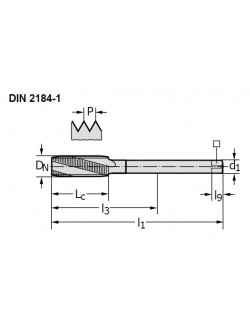

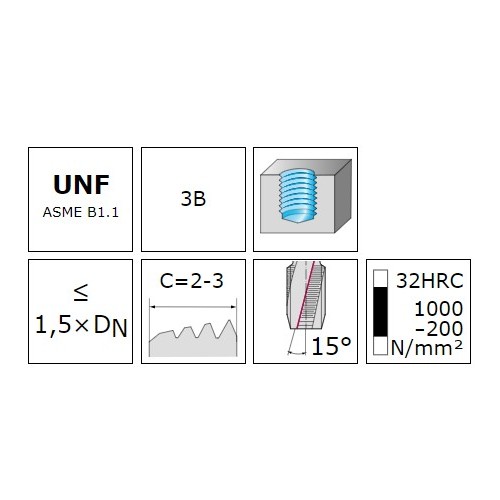

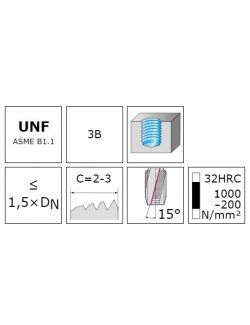

Taraud machine HSS-E - Paradur N - 1.5xD - UNF-3B - DIN 2184-1 - Goujure à droite 15° - Convient pour trous borgnes - UNF 9-16-18 - P 18
Pour matériaux à copeaux longs
5078626
Fiche technique
- Code EAN
- 4042446031022
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO K
- Application secondaire
- ISO N - ISO S
- Type de filetage
- UNF
- Type de taraud
- 23450
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 15
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 14.288
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNF 9/16-18
- Unité de vente
- PCE
- Nombre de goujures N
- 4
- Diamètre de liaison d1 (mm)
- 11
- Longueur fonctionnelle l1 (mm)
- 100
- Longueur carré d'entraînement l9 (mm)
- 12
- Largeur de serrage WSC (mm)
- 9
- Longueur utile l3 (mm)
- 71
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine UNF 9/16-18 3B 23450-UNF9/16 HSS-E
|
Jeu de tarauds à main M 6x1 6HX 30016-M6 en HSS
|
Taraud machine UNC 3/8-16 2B 22410206-UNC3/8 HSS-E-PM
|
Taraud machine NPT 1/16-27 NORMAL 25460-NPT1/16 HSS-E
|
Price |
112,00 € |
103,00 € |
103,00 € |
103,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446031022 | 4042446153656 | 4042446294632 | 4042446034450 |
Revêtement |
Sans revêtement | Nitriert + Vaporisie | TICN | Vaporisiert |
Application principale |
ISO P - ISO K | ISO S | ISO S | ISO P - ISO K - ISO N |
Application secondaire |
ISO N - ISO S | ISO P | ||
Type de filetage |
UNF | M-Filetage métrique | UNC | NPT |
Type de taraud |
23450 | 30016 | 22410206 | 25460 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
15 | 15 | 20 | 14 |
Forme d'entrée |
C | C | C | C |
Profondeur de taraudage |
1.5 x D | 2 x D | 1.5 x D | |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
14.288 | M 6 | 9.525 | 7.717 |
Tolérance |
3B | 6HX | 2B | NORMAL |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNF 9/16-18 | UNC 3/8-16 | NPT 1/16-27 | |
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1 | |||
Nombre de goujures N |
4 | 3 | 4 | 3 |
Diamètre de liaison d1 (mm) |
11 | 6 | 10 | 8 |
Longueur fonctionnelle l1 (mm) |
100 | 56 | 100 | 80 |
Filets par pouce |
27 | |||
Longueur carré d'entraînement l9 (mm) |
12 | 8 | 11 | 6.2 |
Largeur de serrage WSC (mm) |
9 | 4.9 | 8 | 6.2 |
Longueur utile l3 (mm) |
71 | 12.5 | 33.5 | 56 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne | Trou borgne et trou débouchant | Trou borgne | Trou borgne et trou débouchant |
