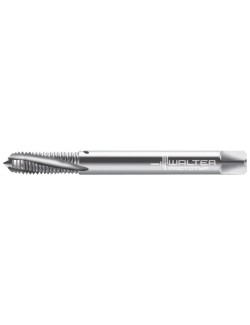

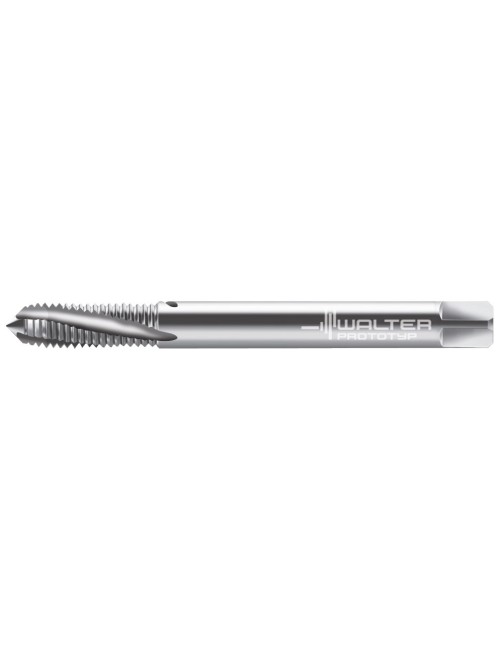

Taraud machine UNJF 5/16-24 3B 234101-UNJF5/16 HSS-E-PM
125,00 €
HT
Référence: 5078590

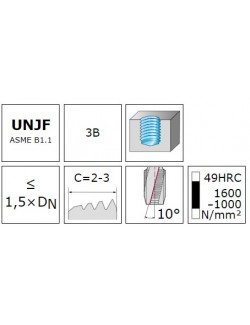

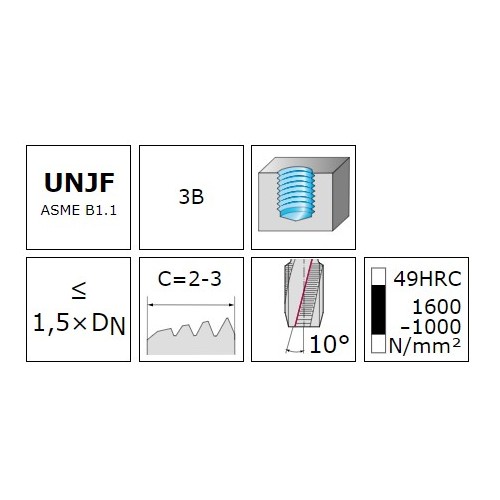

Taraud machine HSS-E-PM - Paradur Ni 10 - 1.5xD - UNJF-3B - ~DIN 2184-1 - Goujure à droite 10° - Convient pour trous borgnes - UNJF 5-16-24 - P 24
Diamètre extérieur arrondi
Pour matériaux à copeaux longs et courts
5078590
Fiche technique
- Code EAN
- 4042446030636
- Revêtement
- Sans revêtement
- Application principale
- ISO P - ISO S
- Application secondaire
- ISO N
- Type de filetage
- UNJF
- Type de taraud
- 234101
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 20
- Forme d'entrée
- C
- Profondeur de taraudage
- 1.5 x D
- Arrosage
- Externe
- Taille du filetage Dn
- 7.938
- Tolérance
- 3B
- Conditionnement
- 1
- Taille du filetage DN-P
- UNJF 5/16-24
- Unité de vente
- PCE
- Nombre de goujures N
- 3

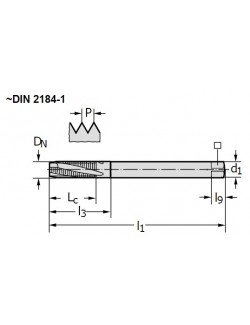

- Diamètre de liaison d1 (mm)
- 8
- Longueur fonctionnelle l1 (mm)
- 90
- Longueur carré d'entraînement l9 (mm)
- 9
- Largeur de serrage WSC (mm)
- 6.2
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne
Références spécifiques
Quick Compare
Product |
Taraud machine UNJF 5/16-24 3B 234101-UNJF5/16 HSS-E-PM
|
Taraud machine MF14x1 6H 21368-M14X1 HSS-E
|
Taraud machine UNF 5/16-24 3B 2320706-UNF5/16 HSS-E-PM
|
Taraud par déformation UNC 1/2-13 TC410-UNC1/2-L6-WY80AD HSS-E pour machine
|
Price |
125,00 € |
116,00 € |
116,00 € |
116,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446030636 | 4042446020620 | 4042446294304 | 4042446290498 |
Revêtement |
Sans revêtement | Sans revêtement | TICN | TIN |
Application principale |
ISO P - ISO S | ISO N | ISO P - ISO M - ISO S | ISO P - ISO M - ISO N |
Application secondaire |
ISO N | ISO K - ISO O | ISO N | ISO K - ISO S |
Type de filetage |
UNJF | MF-Filetage métrique à pas fin | UNF | UNC |
Type de taraud |
234101 | 21368 | 2320706 | TC410 |
Direction de coupe |
Droite | Gauche | Droite | |
Longueur arête de coupe Lc (mm) |
20 | 21 | 18 | 23 |
Forme d'entrée |
C | C | B | C |
Profondeur de taraudage |
1.5 x D | 1.5 x D | 2 x D | 3.5 x D |
Arrosage |
Externe | Externe | Externe | Externe |
Taille du filetage Dn |
7.938 | MF 14X1 | 7.938 | |
Tolérance |
3B | 6H | 3B | 2BX |
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
UNJF 5/16-24 | UNF 5/16-24 | ||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1 | |||
Nombre de goujures N |
3 | 4 | 3 | 6 |
Diamètre de liaison d1 (mm) |
8 | 11 | 9 | |
Longueur fonctionnelle l1 (mm) |
90 | 100 | 110 | |
Longueur carré d'entraînement l9 (mm) |
9 | 12 | 9 | 10 |
Largeur de serrage WSC (mm) |
6.2 | 9 | 6.2 | 7 |
Longueur utile l3 (mm) |
71 | 29.5 | 83 | |
Diamètre de queue d1 (mm) |
8 | |||
Longueur totale l1 (mm) |
90 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne | Trou borgne et trou débouchant | Trou débouchant | Trou borgne et débouchant |
