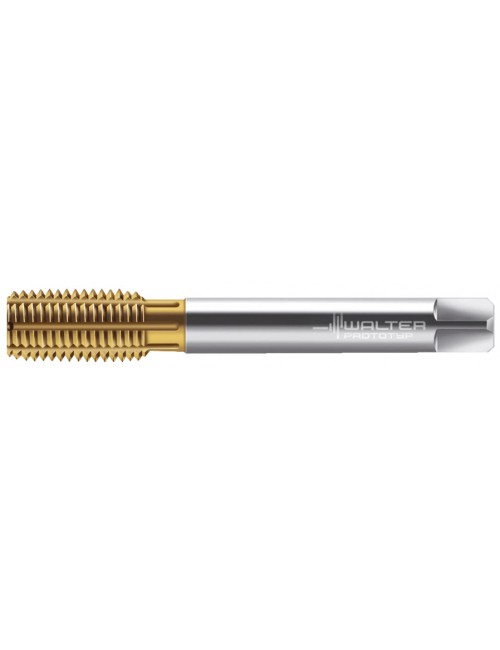

Taraud par déformation UNF 7/16-20 TC420.UNF7/16-L2-WW60AD HSS-E-PMpour machine
180,00 €
HT
Référence: 7732849
Taraud par déformation HSS-E-PM pour machines TC420 - Supreme - 3.5xD - UNF-2BX - DIN-ANSI - Convient pour trous borgnes - Convient pour trous débouchants - WW60AD - UNF 7/16-20 - P 20
Taraud à refouler universel haute performance
Avec rainures de lubrification
7732849
Fiche technique
- Code EAN
- 4042446302870
- Revêtement
- TIN
- Application principale
- ISO P - ISO N
- Application secondaire
- ISO K- ISO M - ISO S
- Type de filetage
- UNF
- Type de taraud
- TC420
- Longueur arête de coupe Lc (mm)
- 15
- Forme d'entrée
- C
- Profondeur de taraudage
- 3.5 x D
- Arrosage
- Interne
- Tolérance
- 2BX
- Conditionnement
- 1
- Unité de vente
- PCE
- Nombre de goujures N
- 6

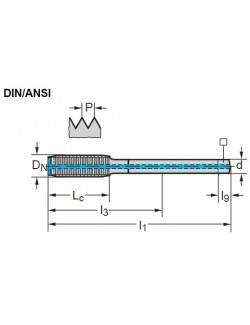

- Diamètre de liaison d1 (mm)
- 8.2
- Longueur fonctionnelle l1 (mm)
- 100
- Longueur carré d'entraînement l9 (mm)
- 10.31
- Largeur de serrage WSC (mm)
- 6.15
- Longueur utile l3 (mm)
- 72.7
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne et débouchant
Références spécifiques
Quick Compare
Product |
Taraud par déformation UNF 7/16-20 TC420.UNF7/16-L2-WW60AD HSS-E-PMpour machine
|
Taraud machine UNF 7/16-20 2B 2326706-UNF7/16 HSS-E-PM
|
Taraud machine UNC 3/4-10 2B 224602-UNC3/4 HSS-E-PM
|
Taraud machine M24x3 6H P205698-M24 HSS-E
|
Price |
180,00 € |
171,00 € |
171,00 € |
171,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446302870 | 4042446294441 | 4042446027179 | 4042446236724 |
Revêtement |
TIN | TICN | Sans revêtement | Sans revêtement |
Application principale |
ISO P - ISO N | ISO P - ISO M - ISO S | ISO S | ISO P |
Application secondaire |
ISO K- ISO M - ISO S | ISO N | ISO P | ISO N - ISO O |
Type de filetage |
UNF | UNF | UNC | M-Filetage métrique |
Type de taraud |
TC420 | 2326706 | 224602 | P205698 |
Direction de coupe |
Droite | Droite | Gauche | |
Longueur arête de coupe Lc (mm) |
15 | 20 | 30 | 30 |
Forme d'entrée |
C | B | C | C |
Profondeur de taraudage |
3.5 x D | 2 x D | 1.5 x D | 3 x D |
Arrosage |
Interne | Externe | Externe | Externe |
Taille du filetage Dn |
11.113 | 19.05 | M 24 | |
Tolérance |
2BX | 2B | 2B | 6H |
Conditionnement |
1 | 1 | 1 | |
Taille du filetage DN-P |
UNF 7/16-20 | UNC 3/4-10 | ||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
3 | |||
Nombre de goujures N |
6 | 4 | 5 | 4 |
Diamètre de liaison d1 (mm) |
8.2 | 14 | 18 | |
Longueur fonctionnelle l1 (mm) |
100 | 125 | 160 | |
Longueur carré d'entraînement l9 (mm) |
10.31 | 9 | 14 | 17 |
Largeur de serrage WSC (mm) |
6.15 | 6.2 | 11 | 14.5 |
Longueur utile l3 (mm) |
72.7 | 76 | 81 | 113 |
Diamètre de queue d1 (mm) |
8 | |||
Longueur totale l1 (mm) |
100 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne et débouchant | Trou débouchant | Trou borgne | Trou borgne |
