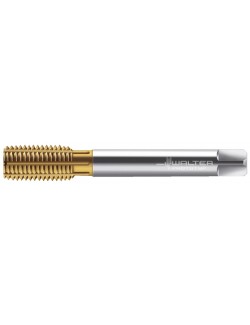

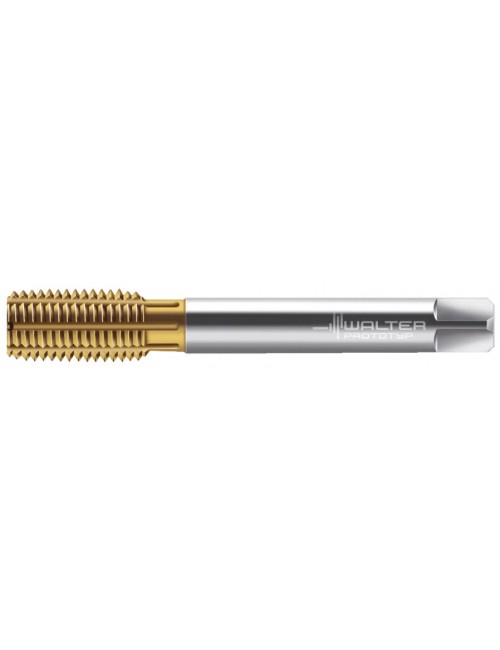

Taraud par déformation UNF 3/4-16 TC420.UNF3/4-L2-WW60AD HSS-E-PMpour machine
349,00 €
HT
Référence: 7732963
Taraud par déformation HSS-E-PM pour machines TC420 - Supreme - 3.5xD - UNF-2BX - DIN-ANSI - Convient pour trous borgnes - Convient pour trous débouchants - WW60AD - UNF 3/4-16 - P 16
Taraud à refouler universel haute performance
Avec rainures de lubrification
7732963
Fiche technique
- Code EAN
- 4042446302917
- Revêtement
- TIN
- Application principale
- ISO P - ISO N
- Application secondaire
- ISO K- ISO M - ISO S
- Type de filetage
- UNF
- Type de taraud
- TC420
- Longueur arête de coupe Lc (mm)
- 17
- Forme d'entrée
- C
- Profondeur de taraudage
- 3.5 x D
- Arrosage
- Interne
- Tolérance
- 2BX
- Conditionnement
- 1
- Unité de vente
- PCE
- Nombre de goujures N
- 7

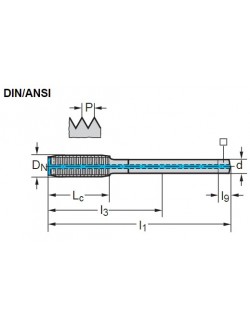

- Diamètre de liaison d1 (mm)
- 14.99
- Longueur fonctionnelle l1 (mm)
- 110
- Longueur carré d'entraînement l9 (mm)
- 17.5
- Largeur de serrage WSC (mm)
- 11.23
- Longueur utile l3 (mm)
- 62.5
- Délai de livraison
- Disponible
- Type de trou
- Trou borgne et débouchant
Références spécifiques
Quick Compare
Product |
Taraud par déformation UNF 3/4-16 TC420.UNF3/4-L2-WW60AD HSS-E-PMpour machine
|
Taraud machine NPTF 3/4-14 NORMAL 26460-NPTF3/4 HSS-E
|
Jeu de tarauds à main M 20x2.5 6HX 30063-M20 en HSS
|
Taraud machine M33x3.5 6HX M20263-M33 HSS-E
|
Price |
349,00 € |
341,00 € |
343,00 € |
343,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446302917 | 4042446034801 | 4042446036508 | 4042446229504 |
Revêtement |
TIN | Vaporisiert | Vaporisiert | Vaporisiert |
Application principale |
ISO P - ISO N | ISO P - ISO K - ISO N | ISO P - ISO M | ISO M |
Application secondaire |
ISO K- ISO M - ISO S | ISO P | ||
Type de filetage |
UNF | NPTF | M-Filetage métrique | M-Filetage métrique |
Type de taraud |
TC420 | 26460 | 30063 | M20263 |
Filetage |
Trou débouchant | |||
Direction de coupe |
Droite | Droite | Droite | |
Longueur arête de coupe Lc (mm) |
17 | 26 | 32 | 42 |
Forme d'entrée |
C | C | C | B |
Profondeur de taraudage |
3.5 x D | 2 x D | 3 x D | |
Arrosage |
Interne | Externe | Externe | Externe |
Taille du filetage Dn |
26.267 | M 20 | ||
Tolérance |
2BX | NORMAL | 6HX | 6HX |
Taille du filetage Dn (mm) |
M 33 | |||
Conditionnement |
1 | 1 | 1 | 1 |
Taille du filetage DN-P |
NPTF 3/4-14 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
2.5 | 3.5 | ||
Nombre de goujures N |
7 | 5 | 4 | 5 |
Diamètre de liaison d1 (mm) |
14.99 | 22 | 16 | |
Longueur fonctionnelle l1 (mm) |
110 | 140 | 95 | |
Filets par pouce |
14 | |||
Longueur carré d'entraînement l9 (mm) |
17.5 | 18 | 15 | |
Largeur de serrage WSC (mm) |
11.23 | 18 | 12 | 20 |
Longueur utile l3 (mm) |
62.5 | 75 | 25.8 | 113 |
Diamètre de queue d1 (mm) |
25 | |||
Longueur totale l1 (mm) |
180 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Type de trou |
Trou borgne et débouchant | Trou borgne et trou débouchant | Trou borgne et trou débouchant | |
